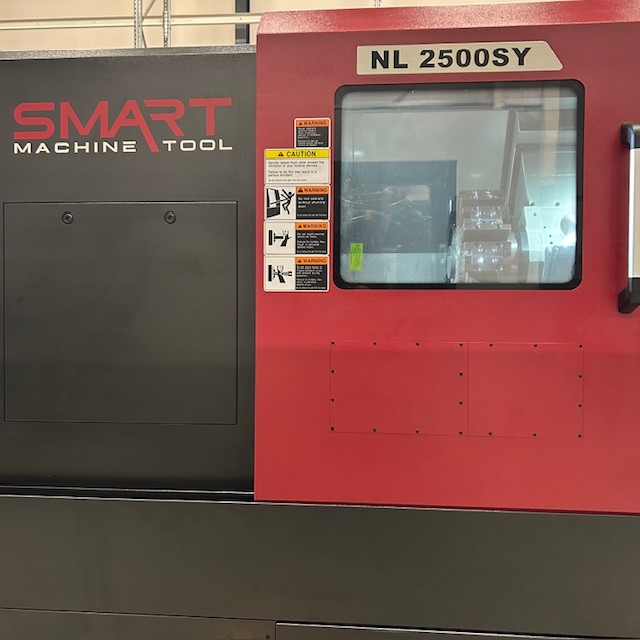

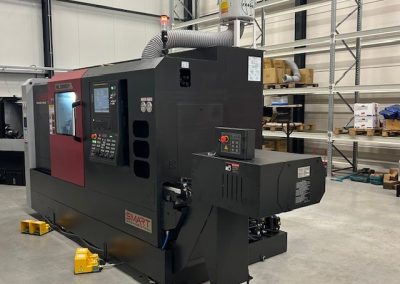

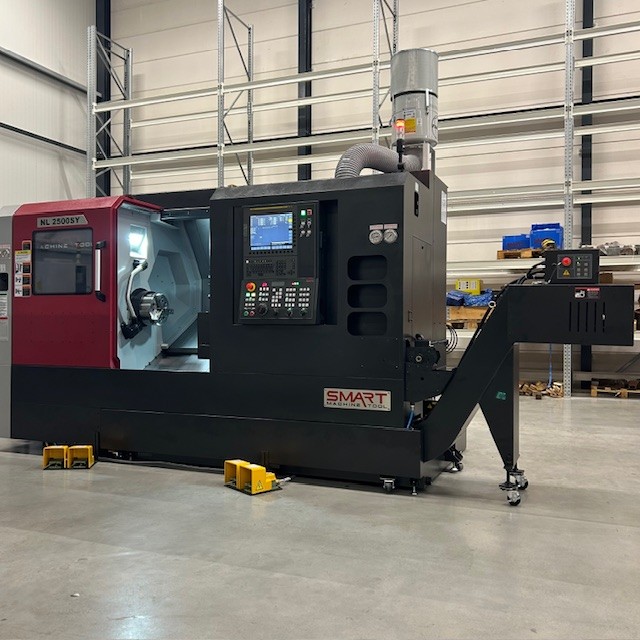

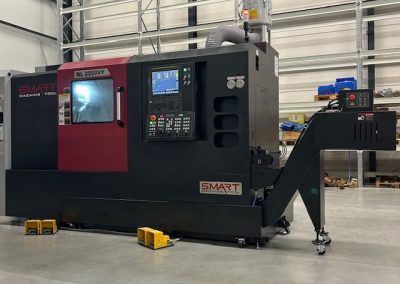

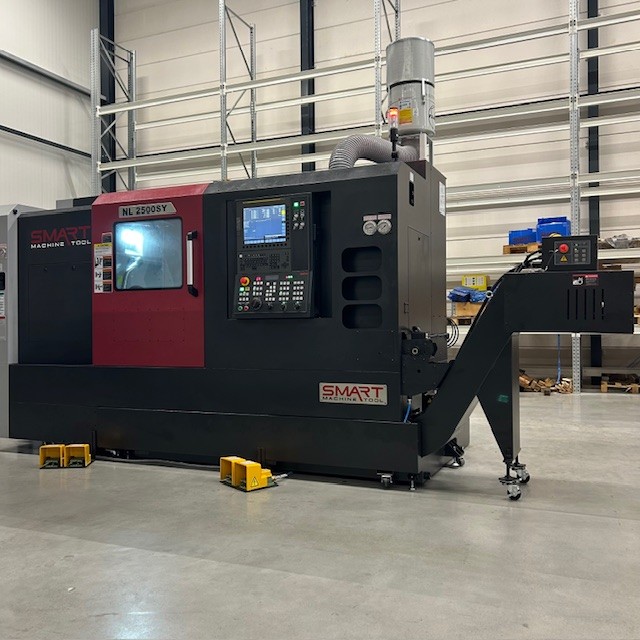

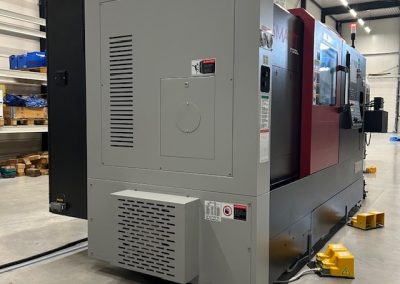

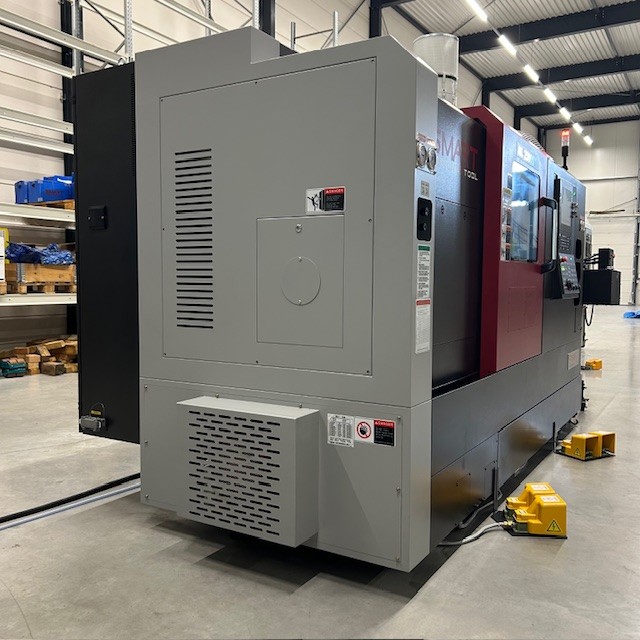

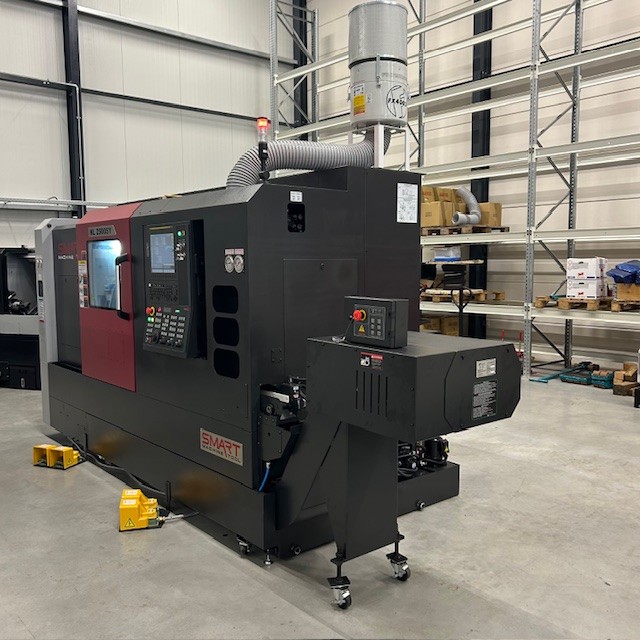

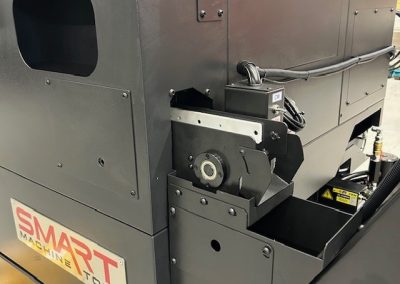

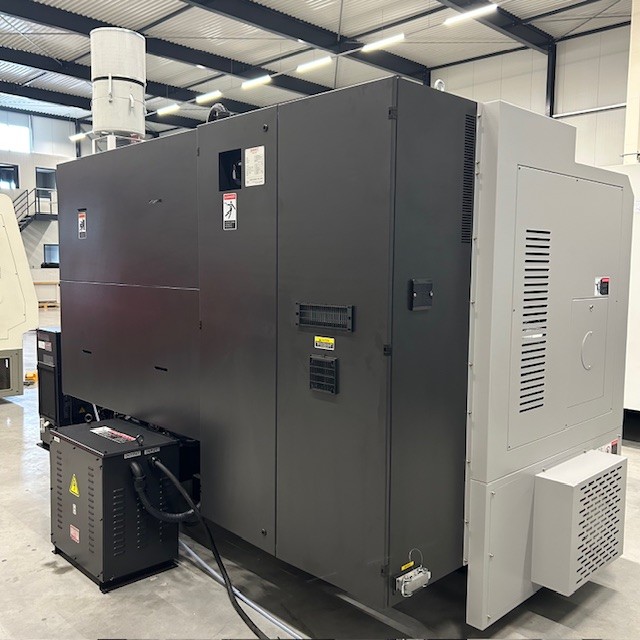

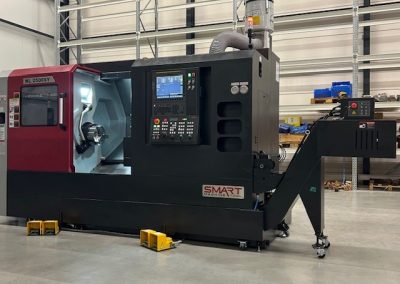

Smart NL 2500SY

Algemeen

• Bouwjaar: 2025
• Besturing: Fanuc Oi-TF + MGI

Technische Specificaties

• Draaibereik boven het bed          810 mm
• Draaibereik boven de slede         720 mm
• Maximale draaidiameter              394 mm
• Maximale draailengte    713 mm

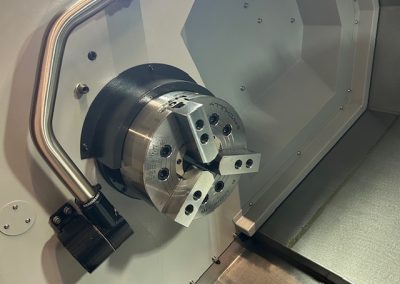

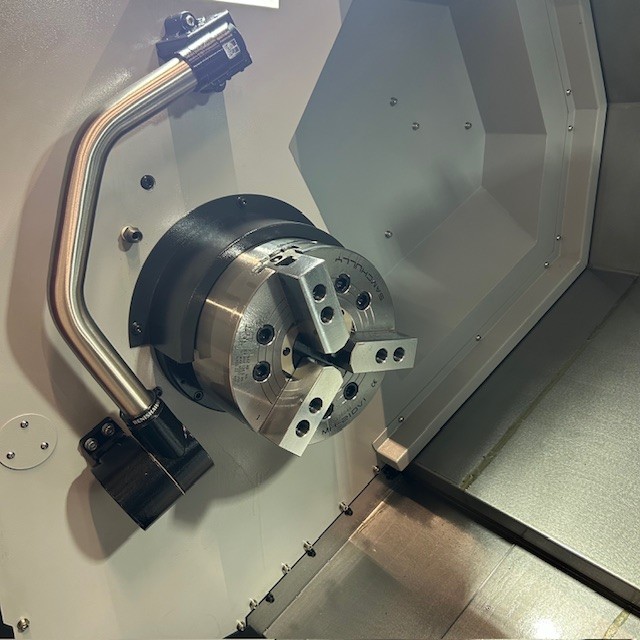

Hoofdspindel

• Klauwplaatgrootte          255 mm
• Eff. spindel doorlaat       Ø81 mm
• Maximale spilsnelheid    4.000 omw/min
• Motorvermogen (continu / max.)      18,5/26 kW
• Spindelkoppel    647,4 Nm
• Spindelneus        ASA A2-8

Voeding en Verplaatsing

• IJlgang X/Z                   30 / 30 m/min
• IJlgang Y/B                   10 / 30 m/min
• Verplaatsing X/Z           248,5 / 830 mm
• Verplaatsing Y/B           110 / 760 mm
• Voedingsmotor X/Z         3 / 3 kW
• Voedingsmotor Y/B         1,8 / 3 kW

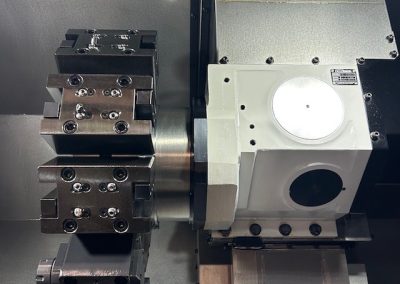

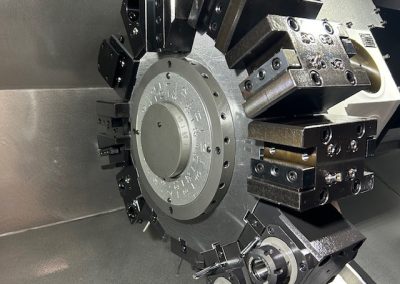

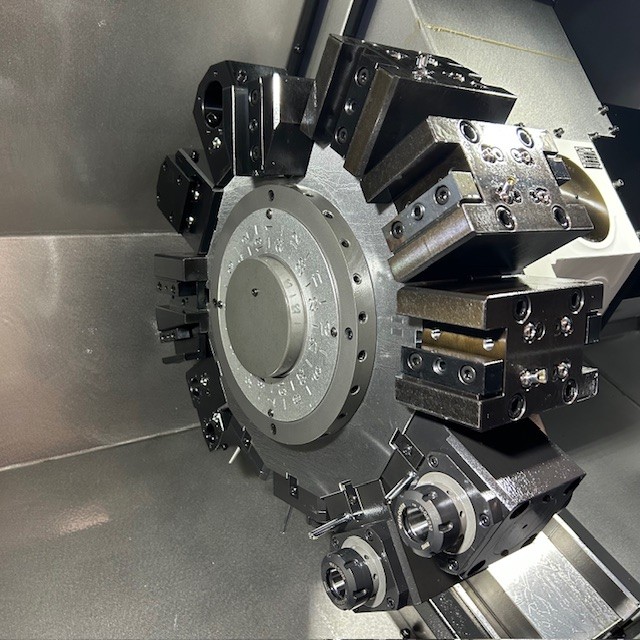

Turret

• Aantal gereedschapsposities       12 /24 posities
• Type gereedschapshouder           BMT65
• Beitel afmeting                             □25 mm
• Diameter boorhouder                   Ø50 mm
• Indexeertijd                                   0,15 sec
• Toerental aangedreven gereedschap      5.000 omw/min
• Vermogen aangedreven gereedschap        7,5 kW

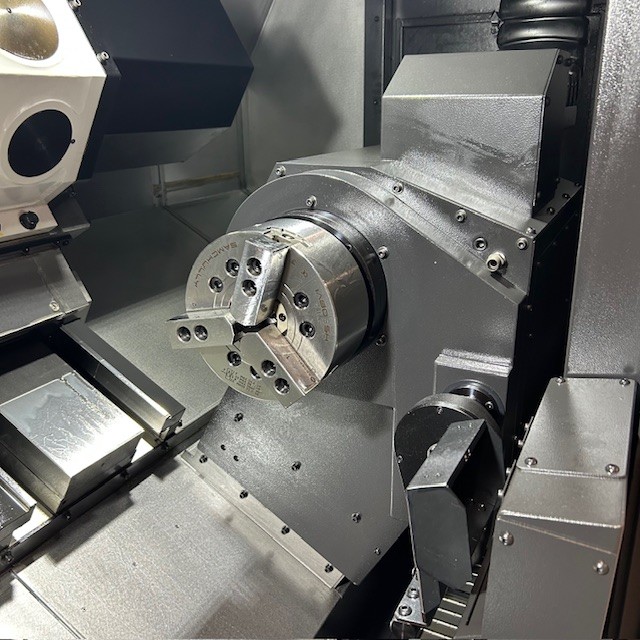

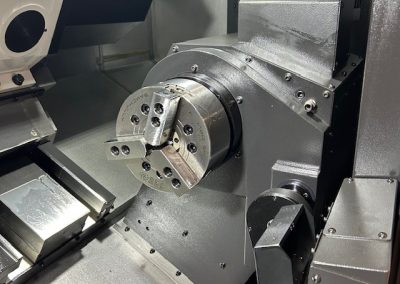

Subspindel

• Klauwplaatgrootte          210 mm
• Maximale staafdoorlaat       Ø51 mm
• Maximale spilsnelheid    5.000 omw/min
• Spilmotorvermogen (max.)     15 kW
• Spindelkoppel    135 Nm
• Spindelneus        ASA A2-6

Overige Specificaties

• Bedtype  30° schuine bed constructie
• Benodigd elektrisch vermogen   45 kVA
• Installatieafmetingen (L×B)         3.700 × 1.818 mm
• Machinegewicht              6.100 kg

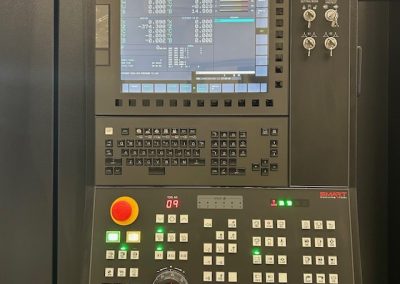

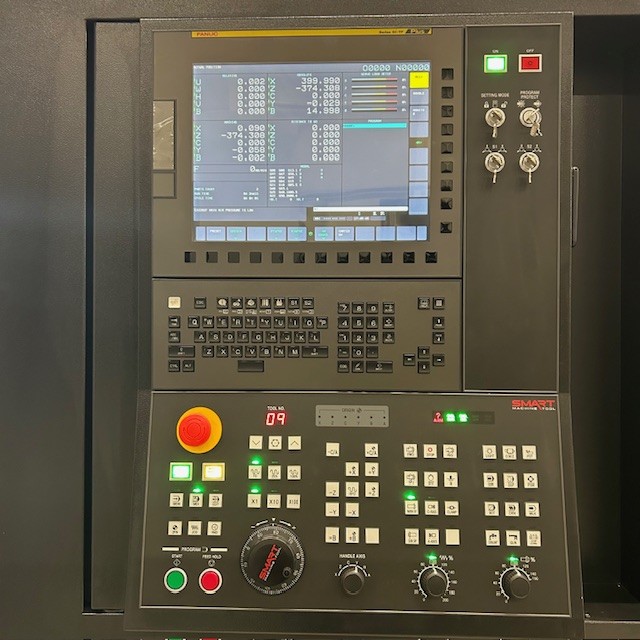

• CNC-besturing   Fanuc 0i-TF Plus
