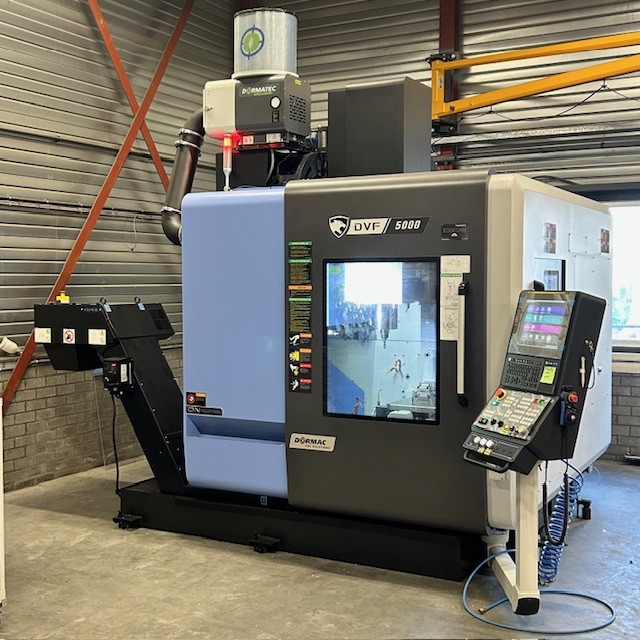

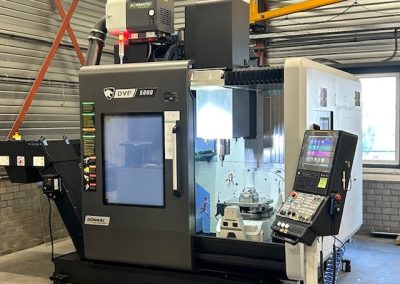

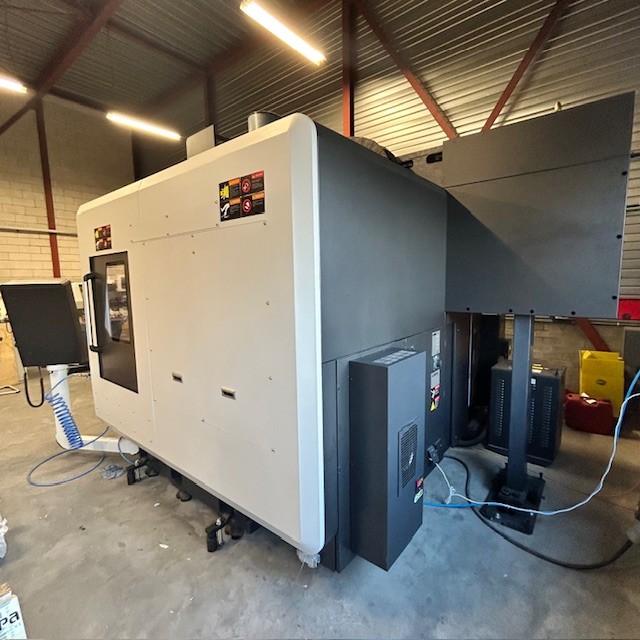

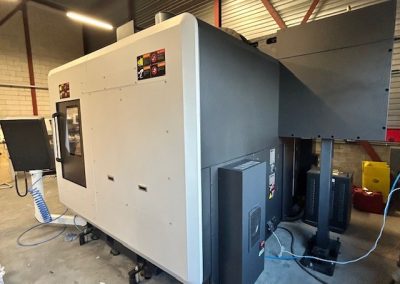

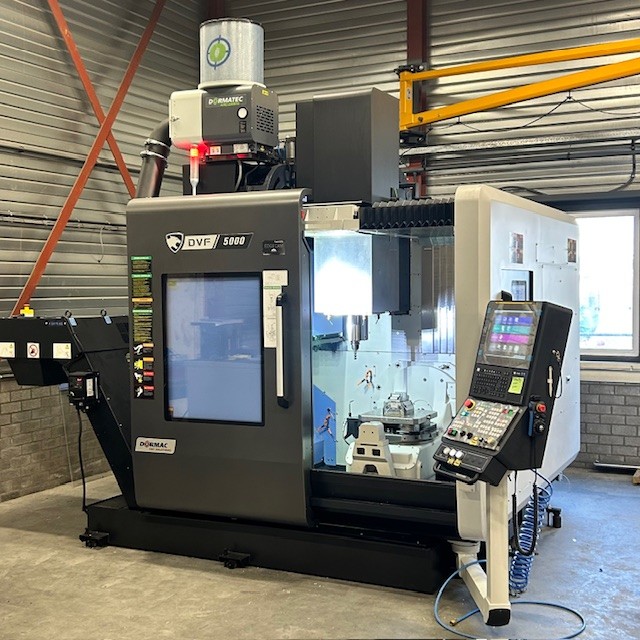

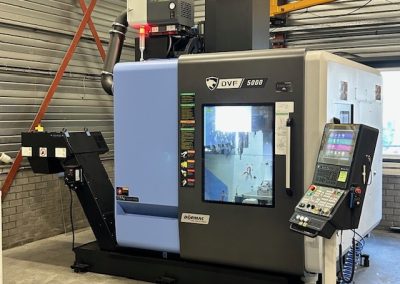

Doosan DVF 5000

DN Solutions DVF 5000

Algemeen

• Bouwjaar: 2023-09

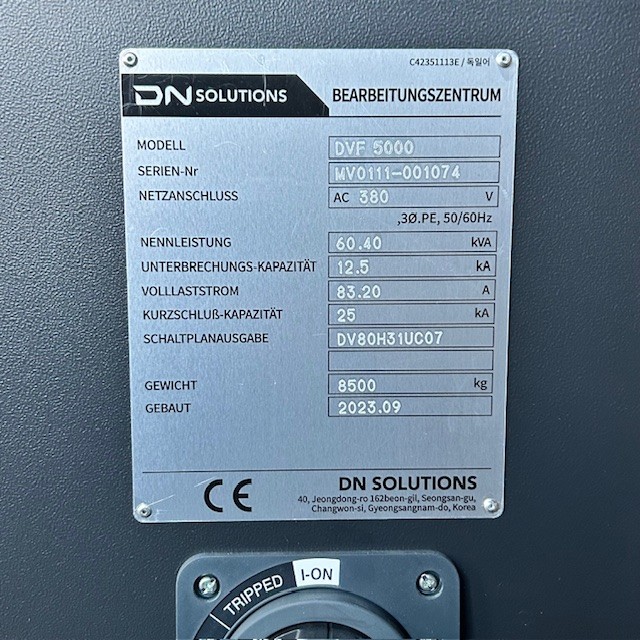

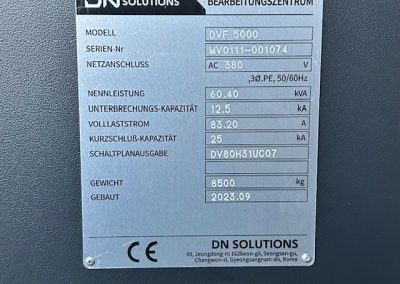

• Machinenummer: MV0111-001074

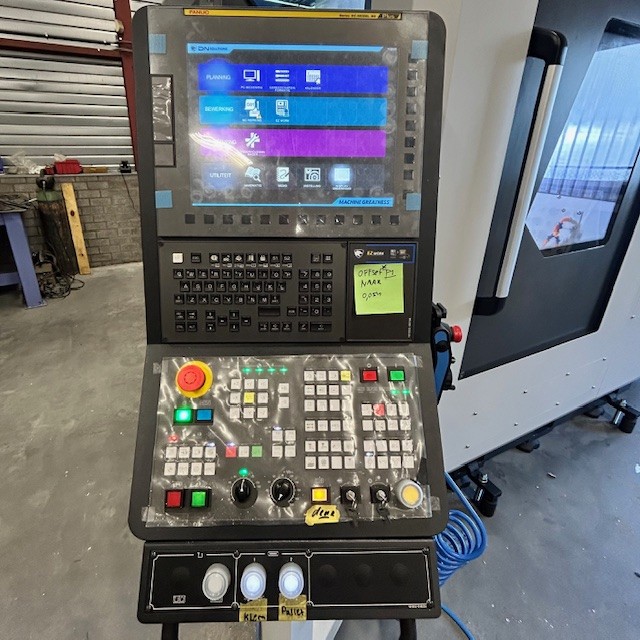

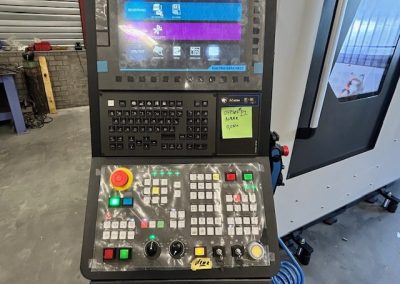

• Besturing: Fanuc 31i B5 Plus

Technische Specificaties

Verplaatsing

• X-as: 625 mm
• Y-as: 450 mm
• Z-as: 400 mm
• B-as: -30~+110 grd.
• C-as: 360 grd.
• Max. product afm.: diam. 550x hoogte 450 mm
• Gewicht op tafel: 400 kg

Spindel

• Toerental spindel: 15.000 omw
• Vermogen: 18,5 kW
• Torque: 117.8 Nm
• Opname: BBT40
• Aantal gereedschappen: 120

IJlgangen

• X-as: 40 m/min
• Y-as: 40 m/min
• Z-as: 40 m/min
• B-as: 20 m/min
• C-as: 20 m/min

Overige

• Max. opgenomen vermogen: 60,4 Kva
• Lengte:   2.205 mm + 1.223 mm
• Breedte: 2.700 mm
• Hoogte:  2.890 mm
• Gewicht: 8.500 kg

Met de opties

• Glaslinealen voor de X,Y en Z-as (standaard encoder voor de B en C-as)
• Voorbereiding gereedschap lengte meetsysteem
• Gereedschap lengte meetsysteem M&H IRT 35.70, vaste opstelling
• Ontvanger M&H IRR 91.42
• Product 3D taster, merk Hexagon
• Kalibratie software en kogel dit in combinatie met de werkstuktaster
• Spindelsnelheid 15.000 omw. buitl-in

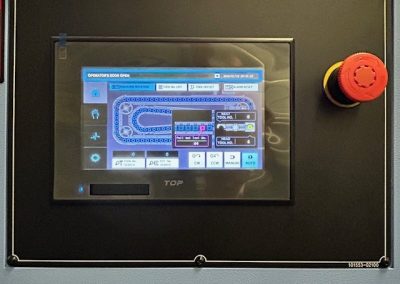

• Kettingtype gereedschap wisselaar 120 st.
• Voorbereiding koeling door de spindel

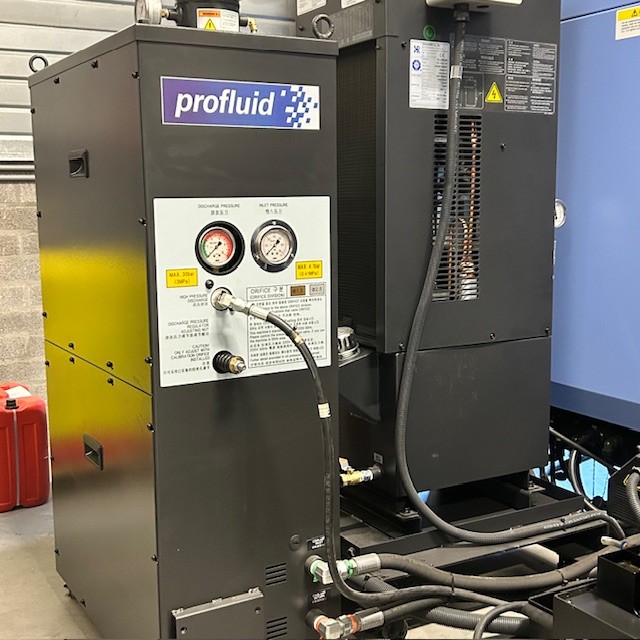

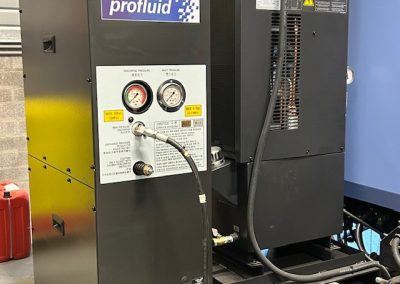

• Kemtech hoge druk unit 30 bar, type PF30-20SF
• Lucht door de spindel
• Koelwaterpistool

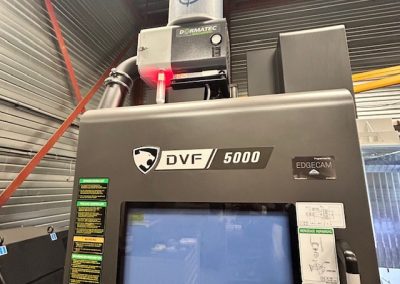

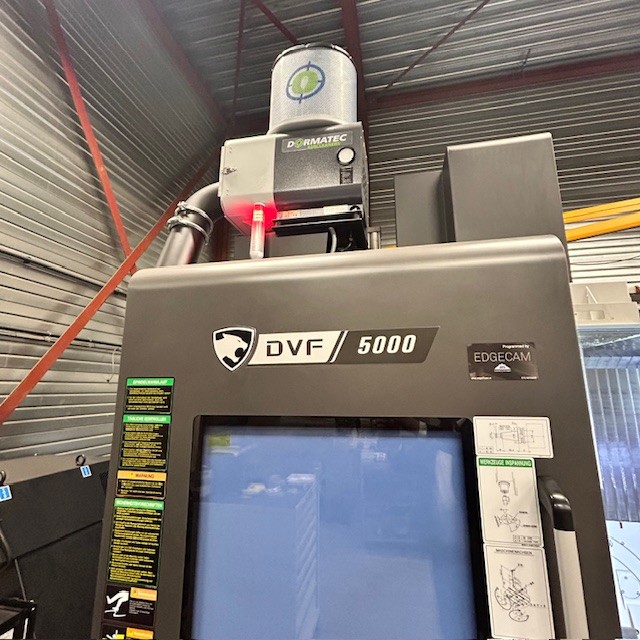

• Aircleaner AF-20P incl. frame
• Oliescheider
• Kettingtype spanentransporteur, linker zijde
• Automatische deur, rechterzijde, schuifdeur
• Luchtdoorvoer tafel, 4 kanaals
• Airconditioning voor de elektra kast
• Complete voorbereiding automatisering(robot interface)
• Toolloadmonitoring
• Uitgebreide toolmanagement
• High speed skip functie
• Fanuc measuring cycles
• Uitbreiding geheugen 2GB
• Auto power off
• Netwerkaansluiting incl. software, aangesloten op elektra kast

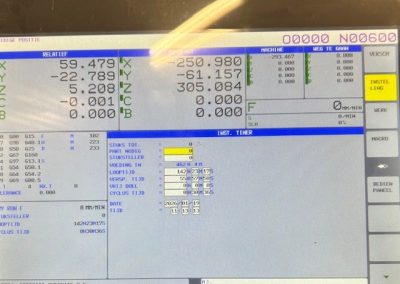

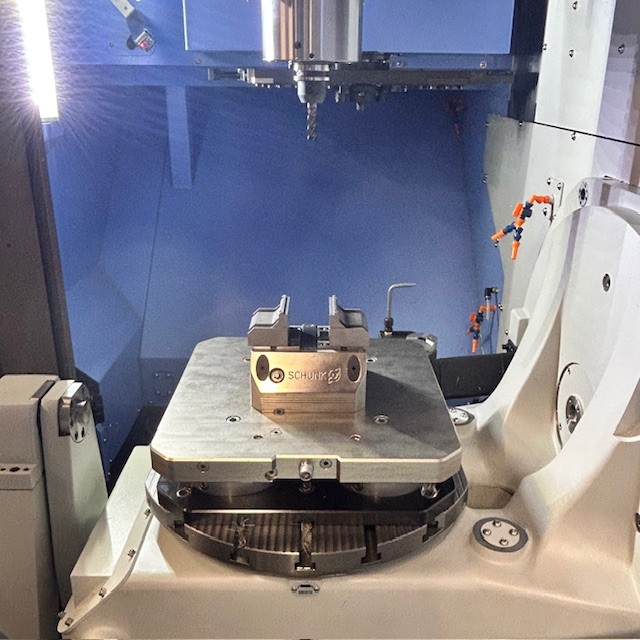

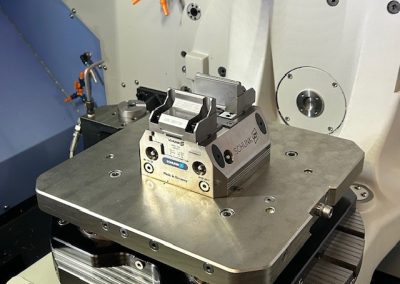

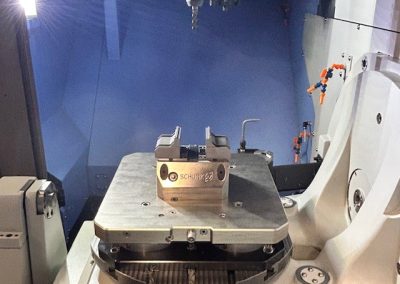

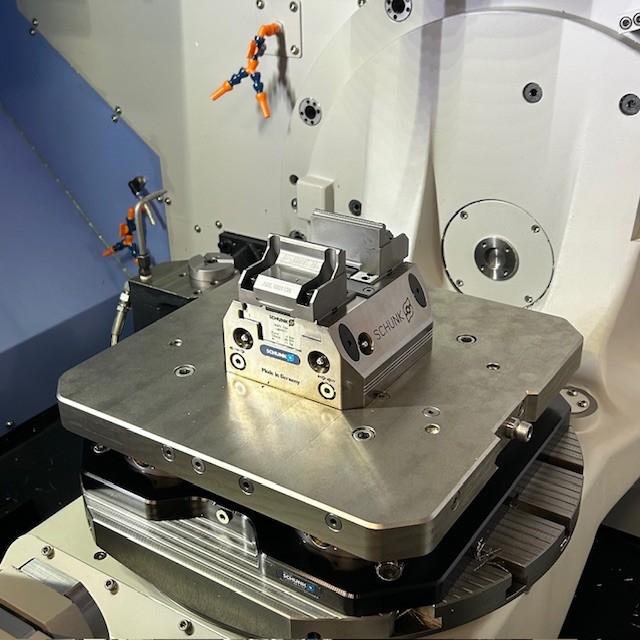

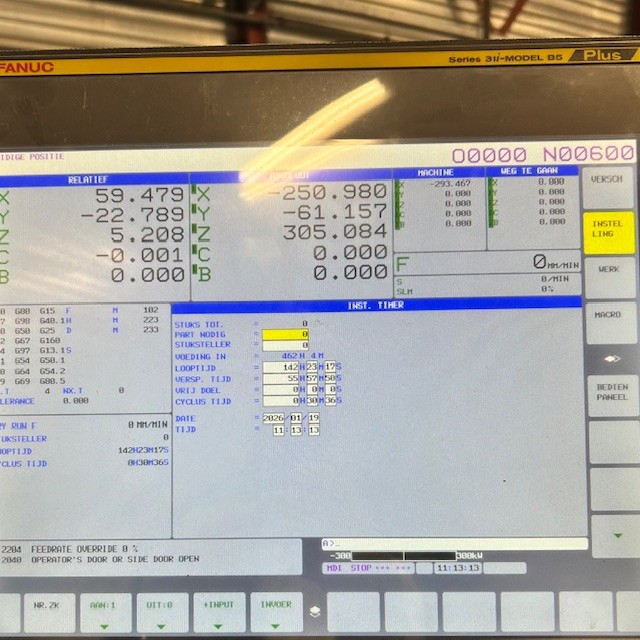

Buiten de freesbank om, is er een grote diversiteit klemmen van het merk Lang in combinatie met nulpuntspanplaten. Bij interesse heb ik daar een aantal foto`s van.                                                    Hier hoort ook het Preager apparaat bij. Freesbank is officieel in mei 2024 inbedrijf gegaan. Zie foto van het aantal bedrijfsuren.
