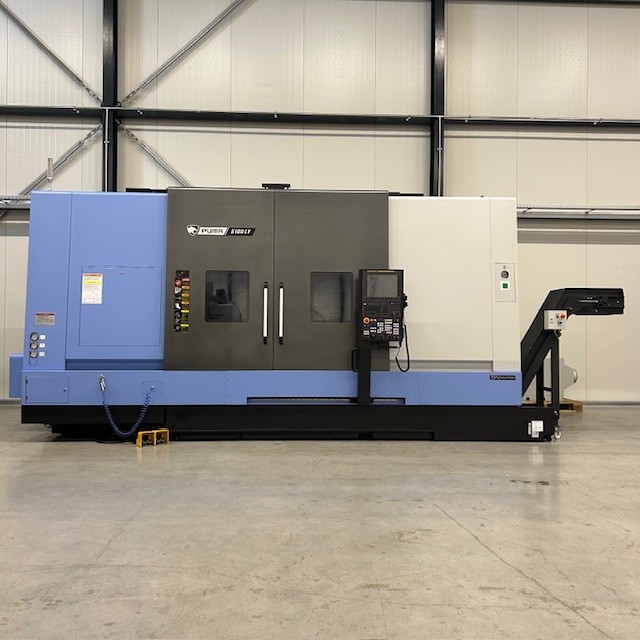

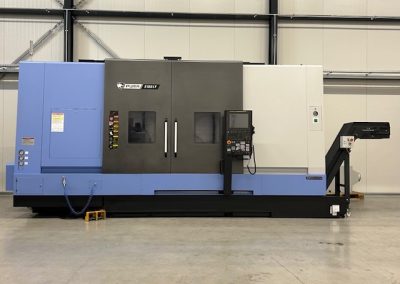

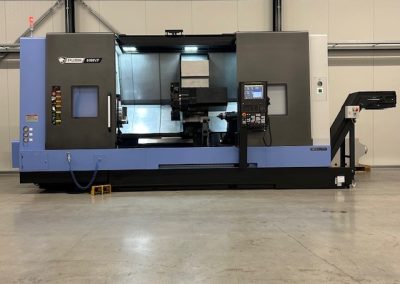

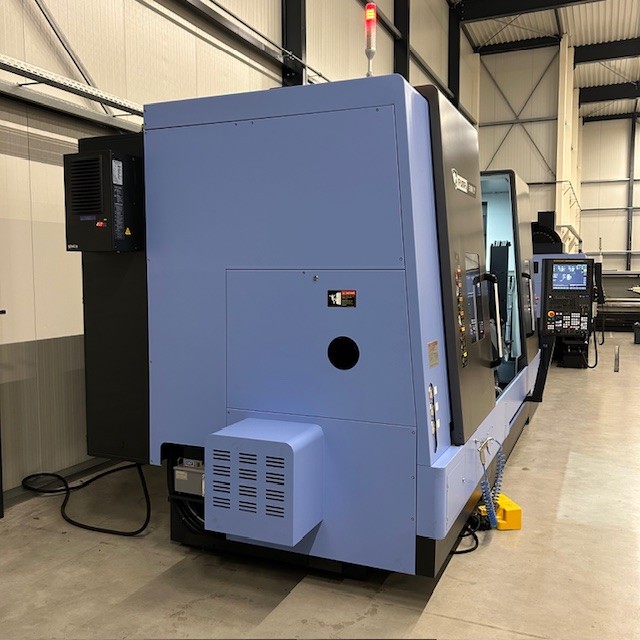

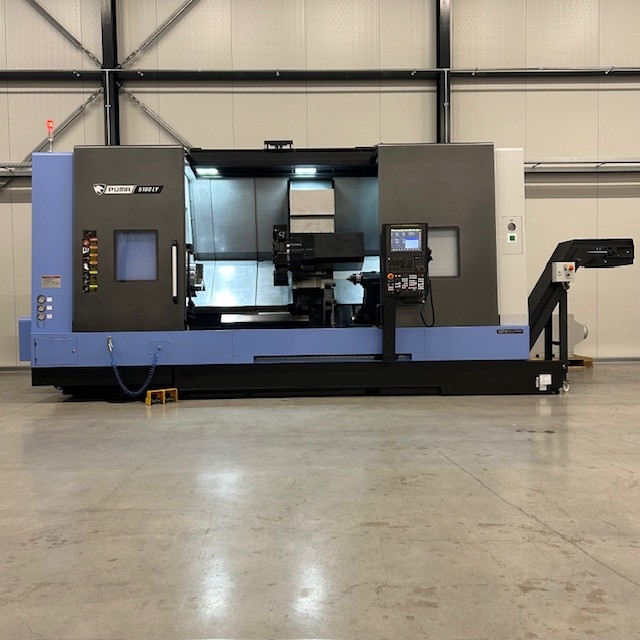

Doosan Puma 5100 LYA

Doosan PUMA 5100 LYA – Technische Specificaties

Algemeen

• Bouwjaar: 2023

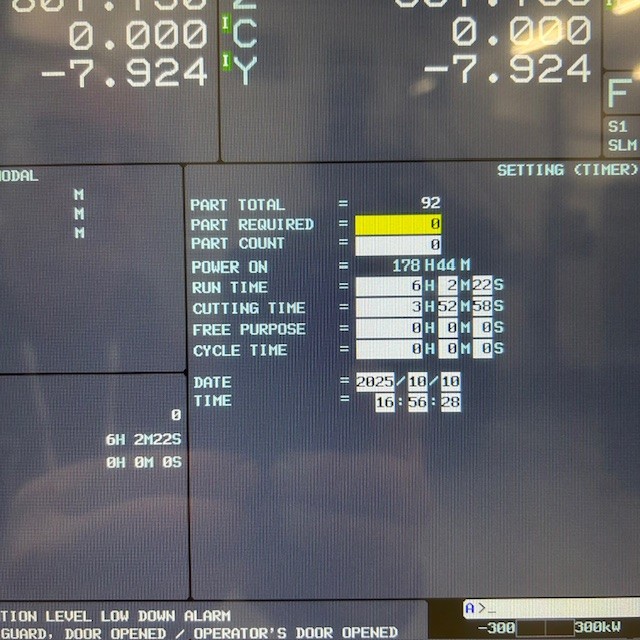

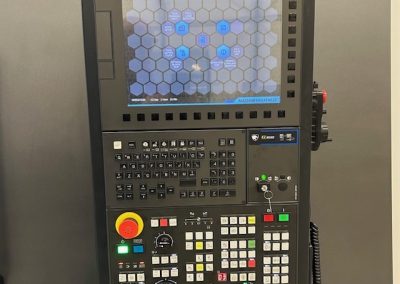

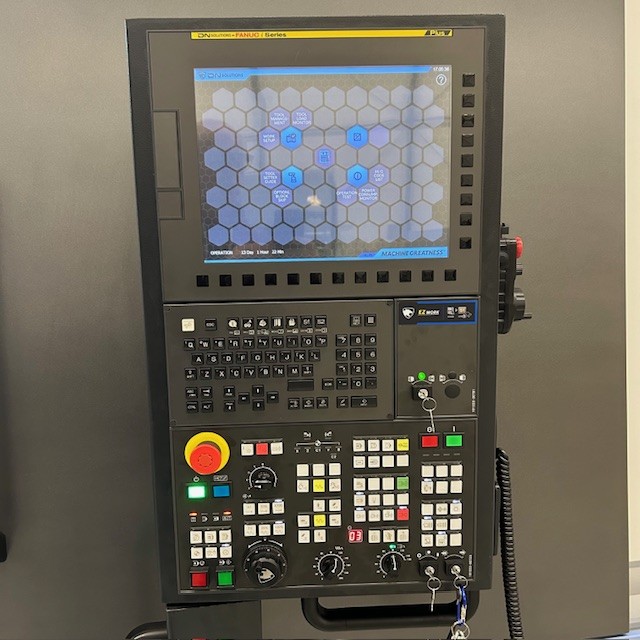

• Besturing: Fanuc i-serie

Capaciteit

• Diameter boven bed: 880 mm
• Draaidiameter boven slede: 817 mm
• Aanbevolen draaidiameter: 380 mm
• Maximale draaidiameter: 550 mm
• Maximale draailengte: 2050 mm

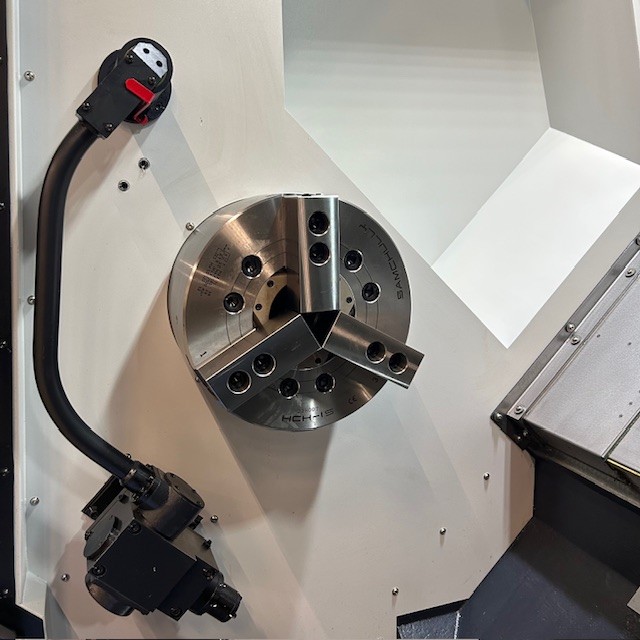

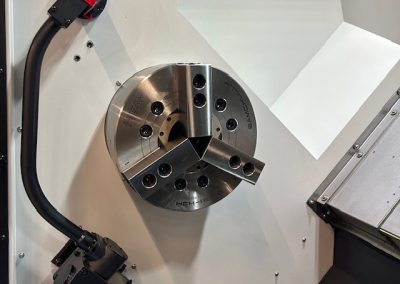

• Klauwplaatdiameter: 380 mm
• Werkstukgewicht vliegend, incl. klauwplaat: 870 kg
• Werkstukgewicht tussen de centers: 1700 kg

Hoofdspindel

• Toerental: 2000 omw/min
• Motor: 37/30 kW (S3 60%/ S1 continu)
• Maximaal koppel: 2431 Nm
• Spilneus: ASA A2-11
• Spindel doorlaat: 116,5 mm

As verplaatsingen

• X-as verplaatsing: 355 mm
• Z-as verplaatsing: 2100 mm
• Y-as verplaatsing: 150 mm
• C-as verplaatsing: 360° (indextijd 0,001°)

IJlgang

• X-as: 20 m/min
• Z-as: 18 m/min
• Y-as: 10 m/min

Gereedschap

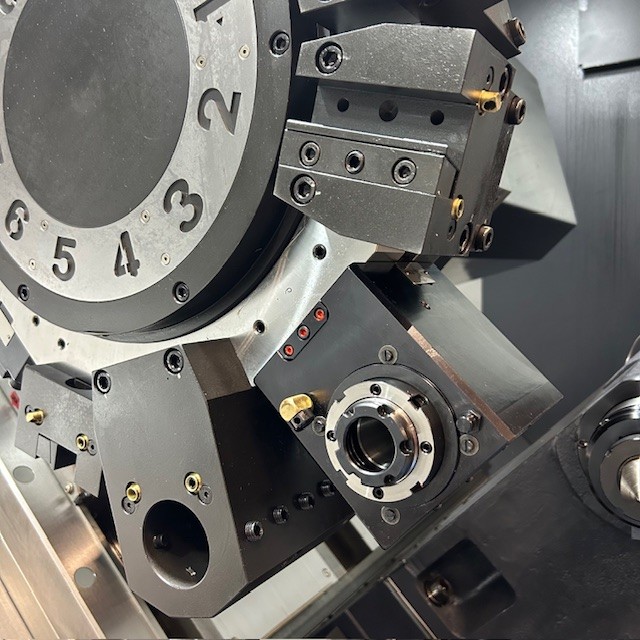

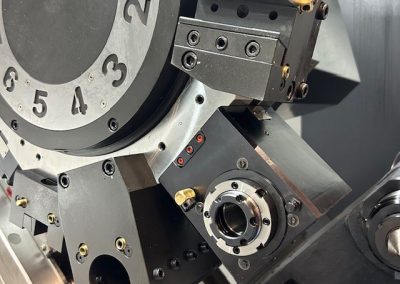

• Turret: 12 posities, BMT75P
• Beitelafmeting: 25 x 25 mm
• Boringbaar diameter: 60 mm
• Toerental aangedreven gereedschap: max. 4000 omw/min
• Motor aangedreven gereedschap: 7,5/11 kW
• Max. koppel aangedreven gereedschap: 146 Nm

Losse kop

• Pinole diameter: 120 mm
• Pinole slag: 120 mm
• Pinole opname: MT#5 build-in

Overige specificaties

• Stroomvoorziening: 61,09 kVA
• Afmetingen (L × B × H): 5980 x 2522 x 2885 mm
• Gewicht: tot 13.000 kg

Opties

• Automatische toolsetter
• Toolload monitoring
• Olieskimmer
• Hoge druk pomp 10 bar

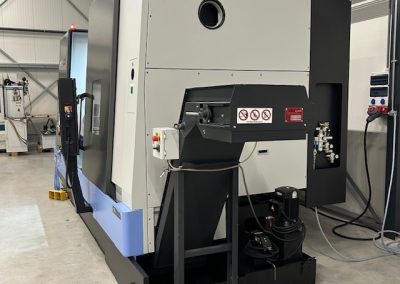

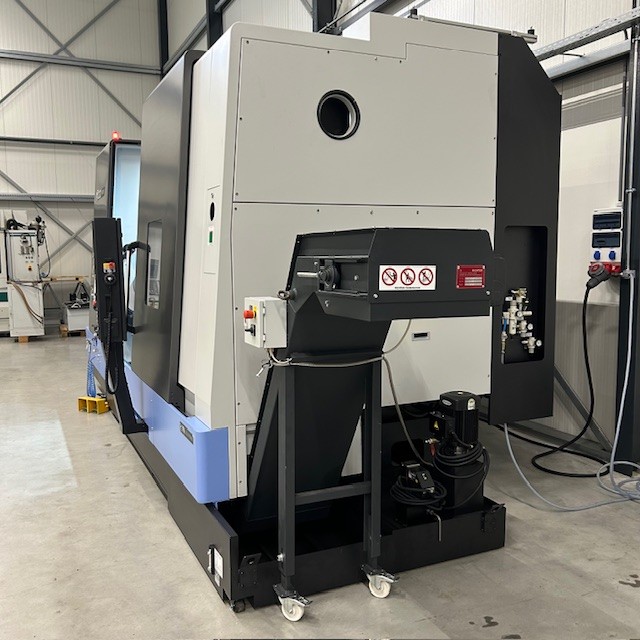

• Ketting type spanentransporteur
• Programmeerbare brilsteun voor hydraulische bril
• Luchtpistool
• Arbitary speed threading

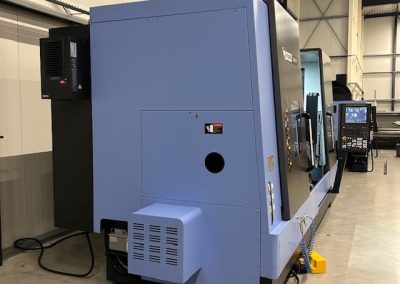

• Airconditioner op schakelkast

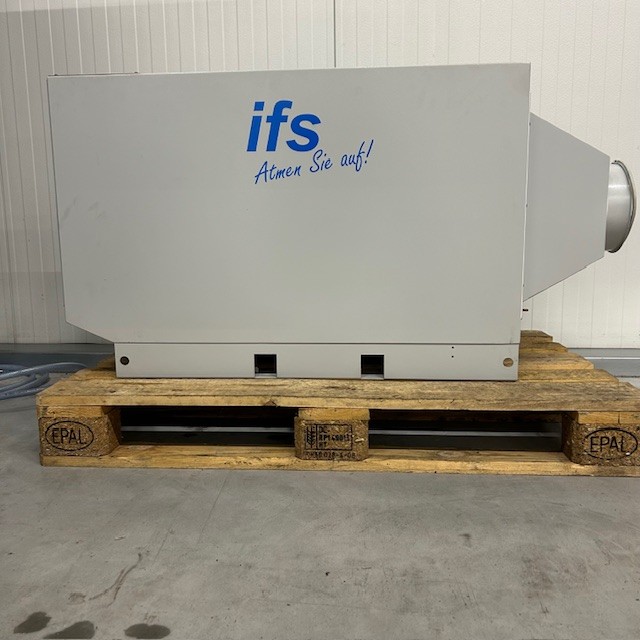

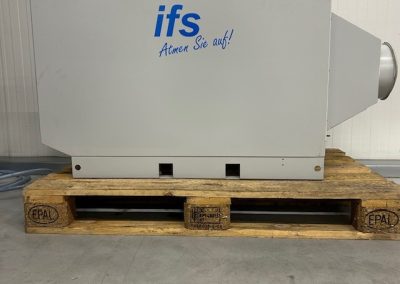

• Afzuiger IF Vario E200EC
• Insteekkaart en adapter voor opslag 2 GB
