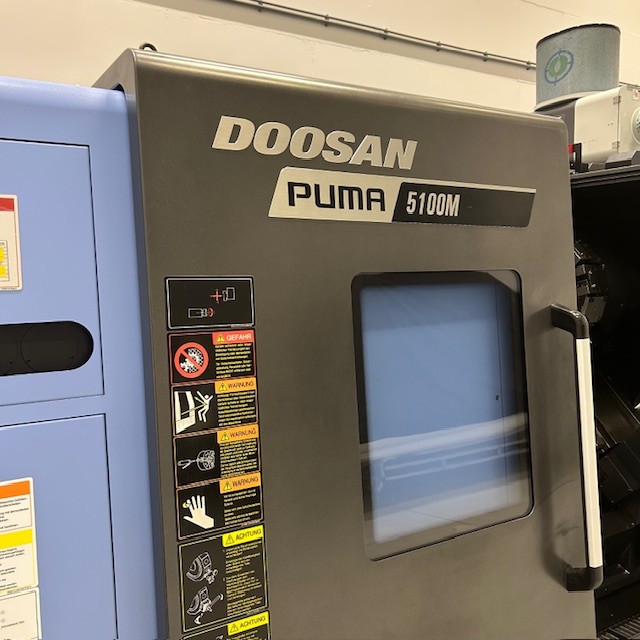

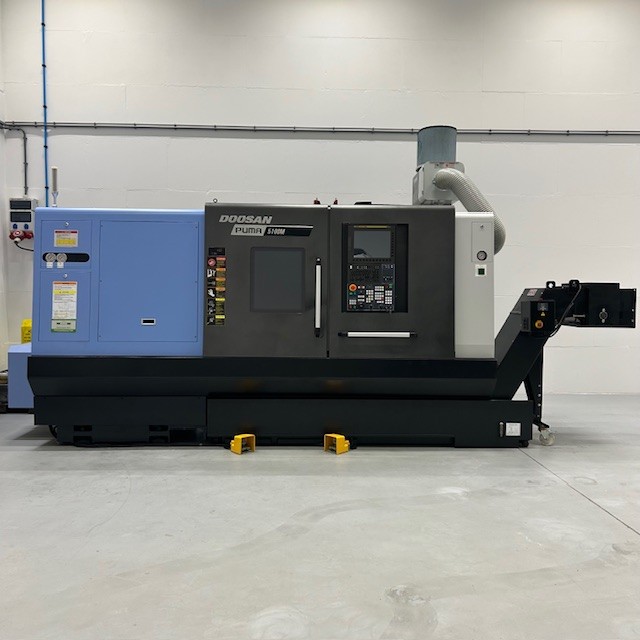

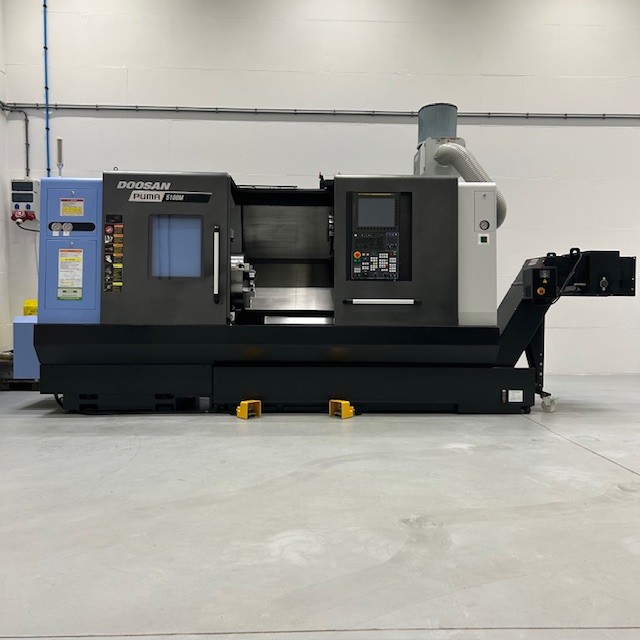

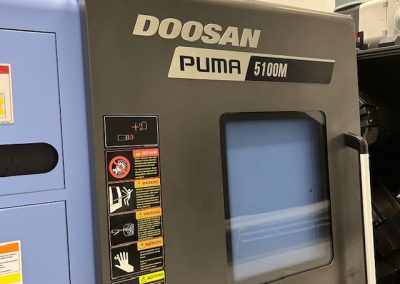

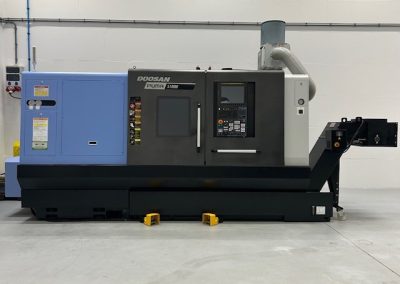

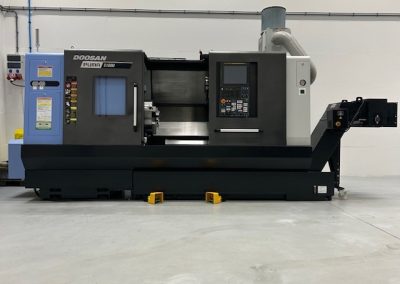

Doosan Puma 5100 MB

Doosan PUMA 5100 MB

Algemeen

• Bouwjaar: 2021

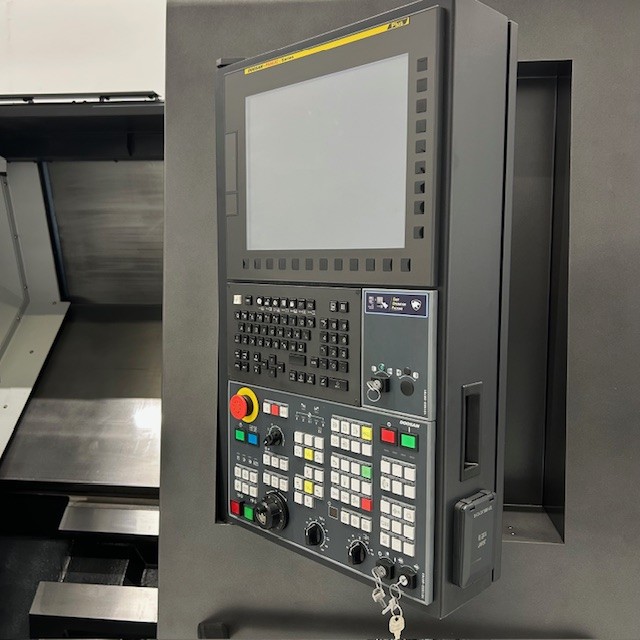

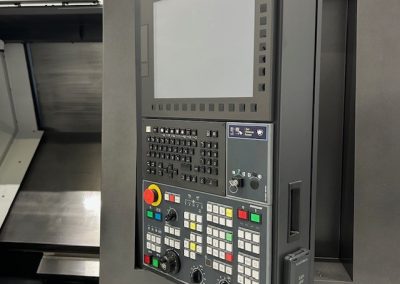

• Besturing: Fanuc iPlus serie

Technische specificaties:

Capaciteit

• Diameter boven bed: 900 mm
• Draaidiameter boven slede: 690 mm
• Aanbevolen draaidiameter: 380 mm
• Maximale draaidiameter: 650 mm
• Maximale draailengte: 952 mm

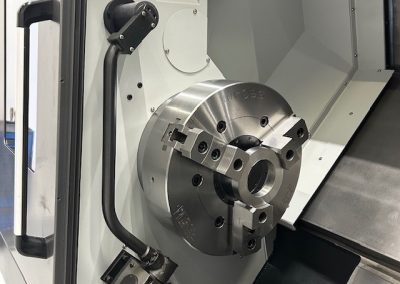

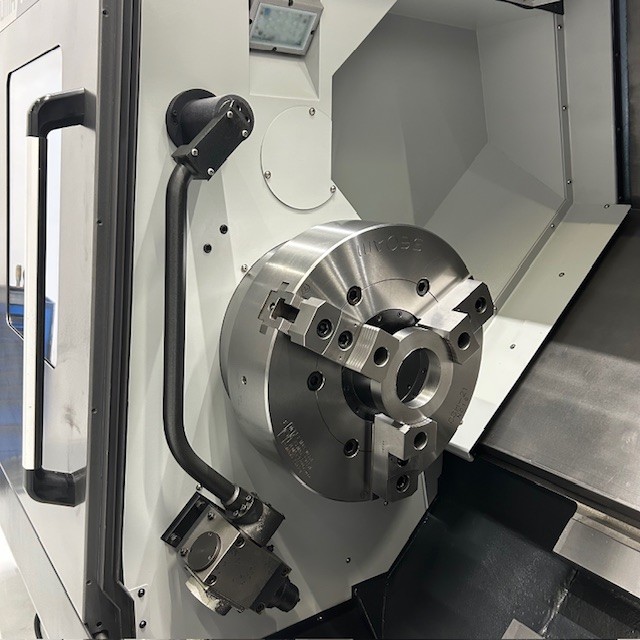

• Klauwplaatdiameter: 380 mm
• Werkstukgewicht vliegend, incl. klauwplaat: 1400 kg
• Werkstukgewicht tussen de centers: 2600 kg

Hoofdspindel

• Toerental: 1500 omw/min
• Motor: 45/37 kW (S3 60%/ S1 continu)
• Maximaal koppel: 2957 Nm
• Spilneus: ASA A2-15
• Spindel doorlaat: 165,5 mm

As verplaatsingen

• X-as verplaatsing: 362 mm
• Z-as verplaatsing: 1105 mm
• C-as verplaatsing: 360° (indextijd 0,001°)

IJlgang

• X-as: 16 m/min
• Z-as: 20 m/min

Gereedschap

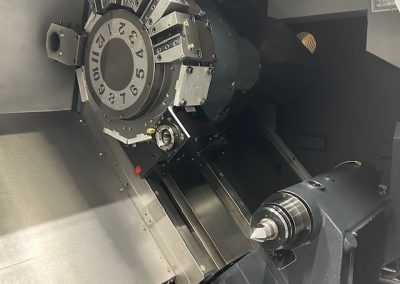

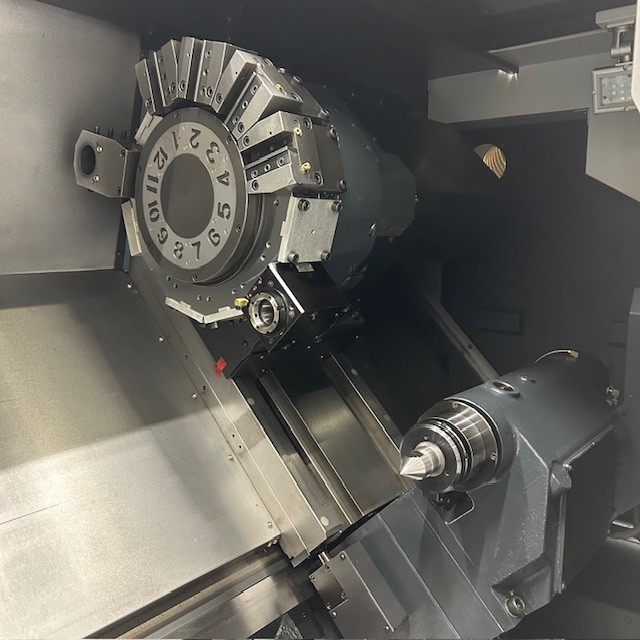

• Turret: 12 posities, BMT75P
• Beitelafmeting: 25 x 25 mm
• Boringbaar diameter: 60 mm
• Toerental aangedreven gereedschap: max. 4000 omw/min
• Motor aangedreven gereedschap: 7,5/11 kW
• Max. koppel aangedreven gereedschap: 146 Nm

Losse kop

• Pinole diameter: 120 mm
• Pinole slag: 120 mm
• Pinole opname: MT#5 build-in

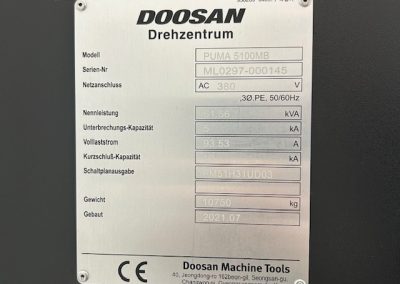

Overige specificaties

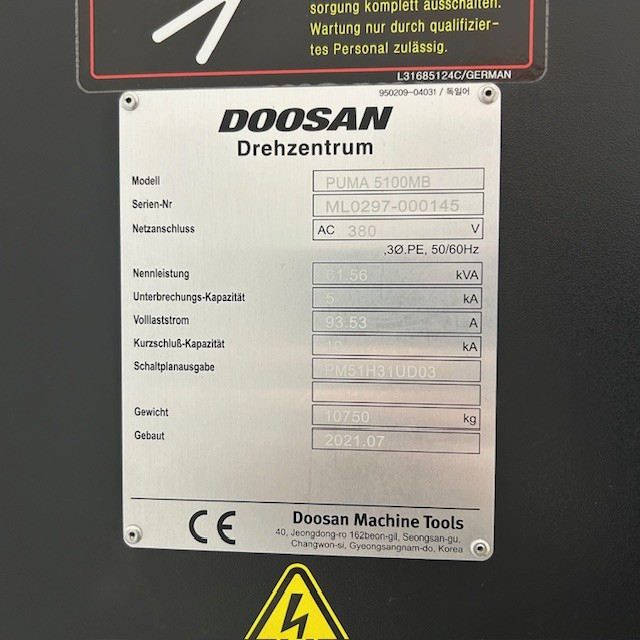

• Stroomvoorziening: 61,56 kVA
• Afmetingen (L × B × H): 4759 x 2056 x 2194 mm
• Gewicht: tot 10.750 kg

Opties

• Automatische toolsetter
• Toolload monitoring
• Olieskimmer
• Ketting type spanentransporteur
• Hoge druk pomp 7 bar
• Arbitary speed threading
• Programmeerbare losse kop

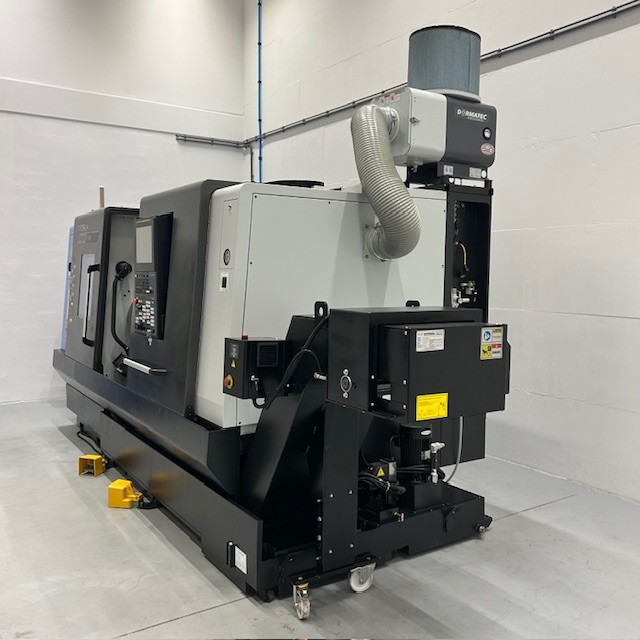

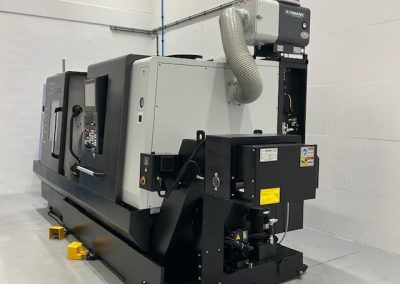

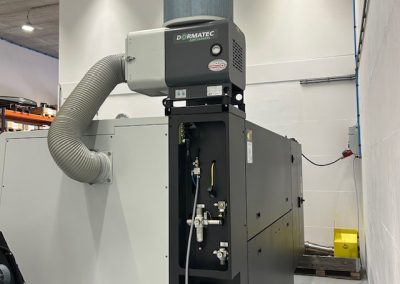

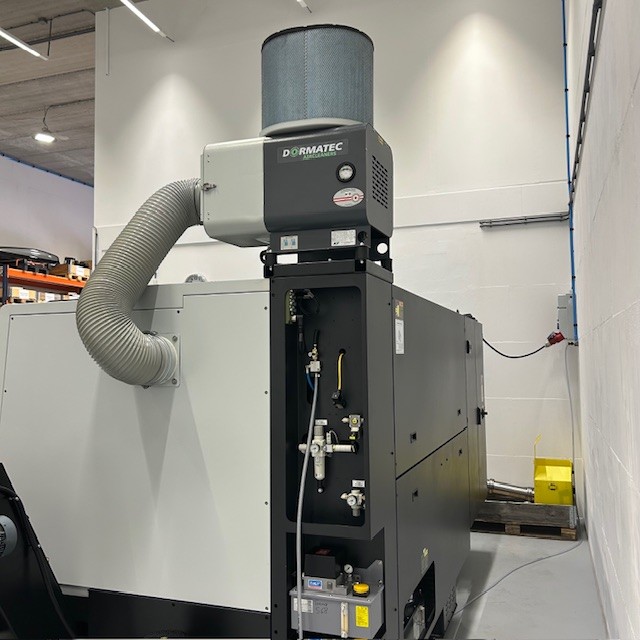

• Afzuiger AF30P
