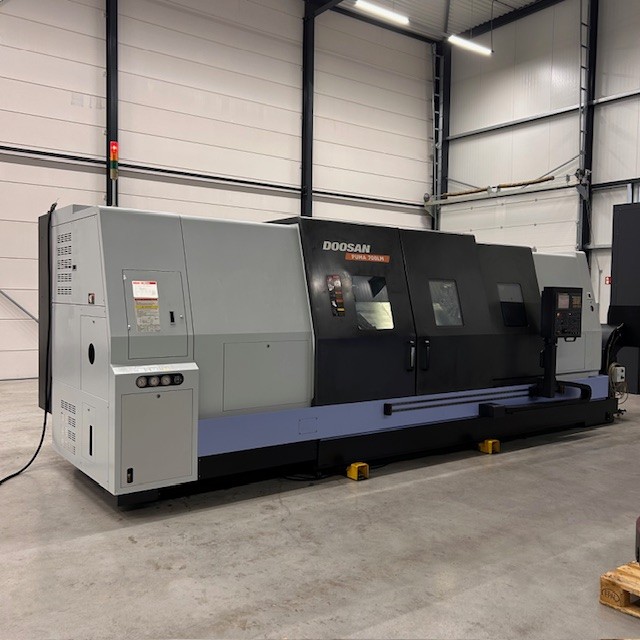

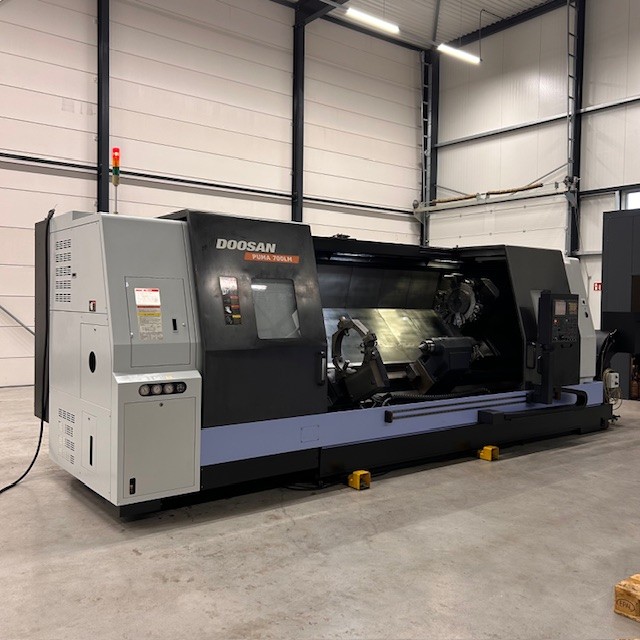

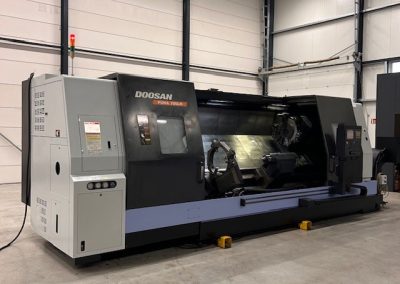

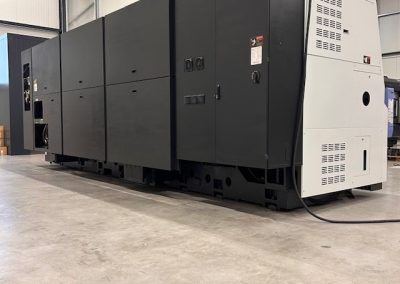

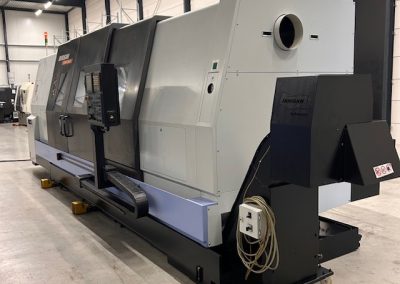

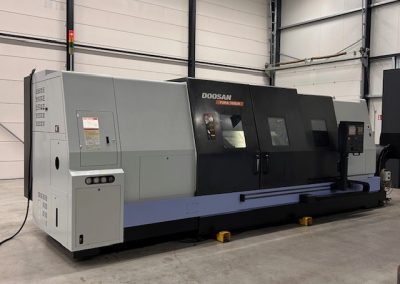

Doosan Puma 700 LM

Doosan PUMA 700LM

Algemeen

• Bouwjaar: 2009/ 11

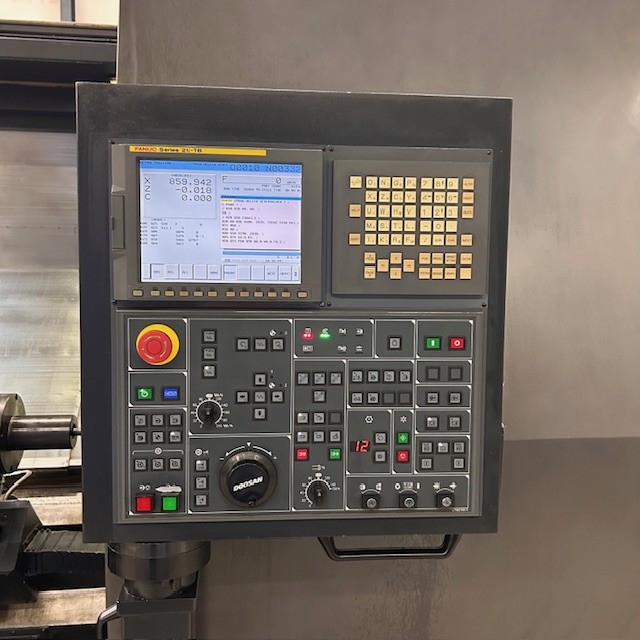

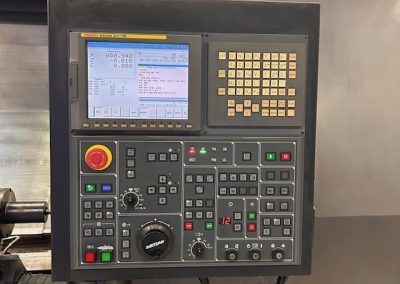

• Besturing: Fanuc 21i-TB serie Manual Guide

Technische Specificaties

Capaciteit

• Diameter boven bed: 1030 mm
• Draaidiameter boven slede: 800 mm
• Aanbevolen draaidiameter: 700 mm
• Maximale draaidiameter: 900 mm
• Maximale draailengte: 3200 mm
• Klauwplaatdiameter: 600 mm

Hoofdspindel

• Toerental: 1500 omw/min
• Motor: 45/37 kW (S3 60%/ S1 continu)
• Maximaal koppel: 8076 Nm
• Spilneus: ASA A1-15
• Spindel doorlaat: 164 mm

As verplaatsingen

• X-as verplaatsing: 470 mm
• Z-as verplaatsing: 3235 mm
• C-as verplaatsing: 360° (index 0,001°)

IJlgang

• X-as: 12 m/min
• Z-as: 16 m/min

Gereedschap

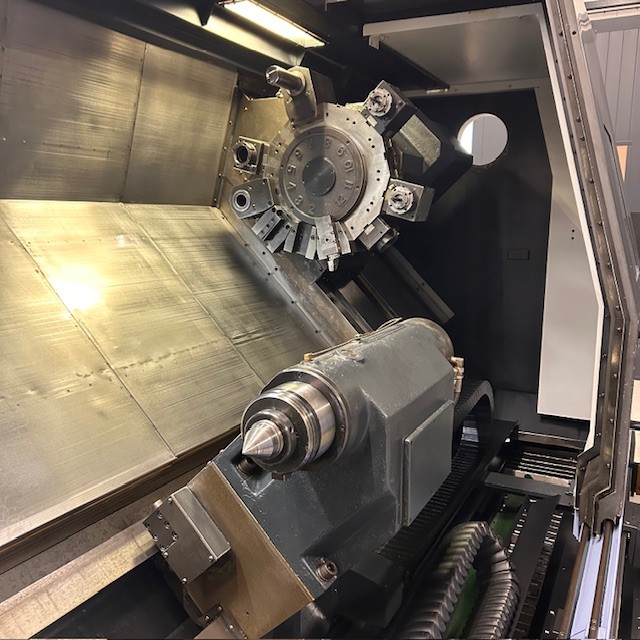

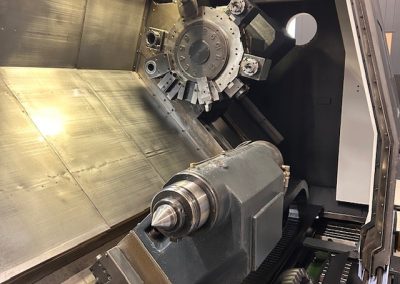

• Turret: 12 posities, BMT85P
• Beitelafmeting: 32 x 32 mm
• Boringbaar diameter: 80 mm
• Toerental aangedreven gereedschap: max. 3000 omw/min
• Motor aangedreven gereedschap:11 kW
• Max. koppel aangedreven gereedschap: 140 Nm

Losse kop

• Pinole diameter: 150 mm
• Pinole slag: 150 mm
• Pinole opname: MT#6 build-in

Overige specificaties

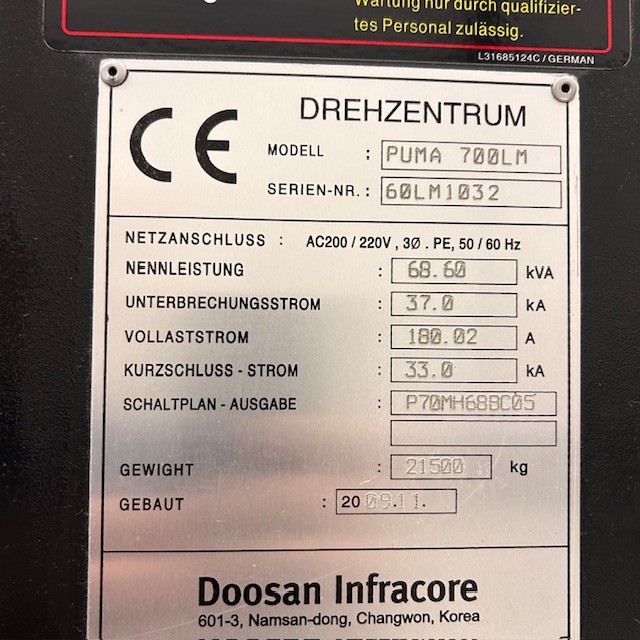

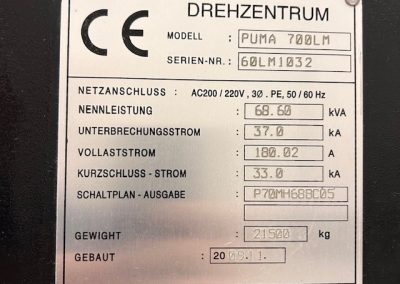

• Stroomvoorziening: 68,6 kVA
• Afmetingen (L × B × H): 7354 x 2714 x 2590 mm (Lengte incl. spanentransporteur 8510 mm)
• Gewicht: tot 21.500 kg

Toebehoren

• Automatische toolsetter
• Toolload monitoring
• Olieskimmer
• Ketting type spanentransporteur
• Programmeerbare brilsteun voor hydraulische bril
• Programmeerbare losse kop
• 13,5 bar hogedruk pomp

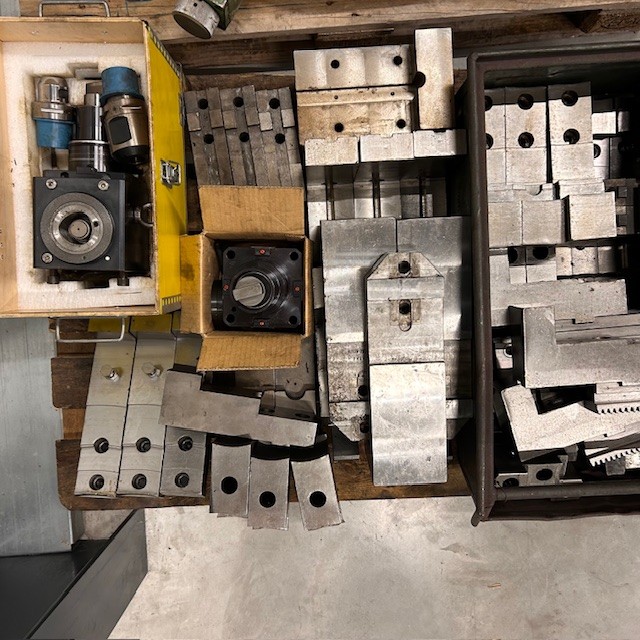

• 3x radiaal aangedreven houders, ER50
• 1x radiaal aangedreven houder Coromat Capto
• 2x axiaal aangedreven houders, ER50

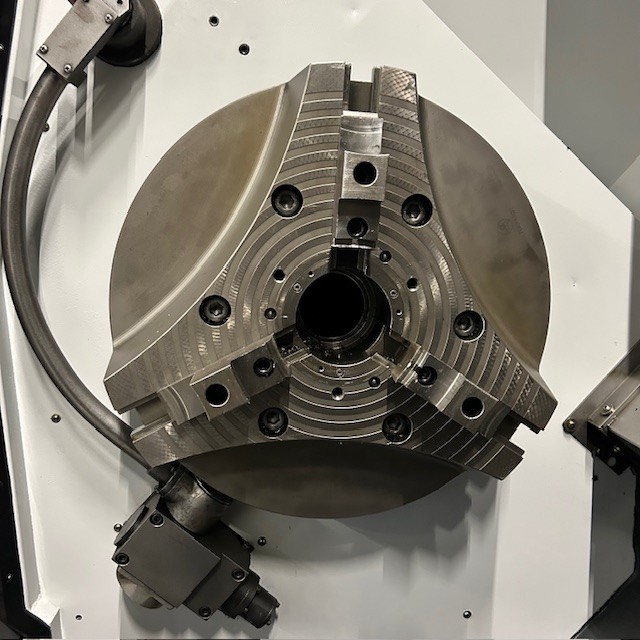

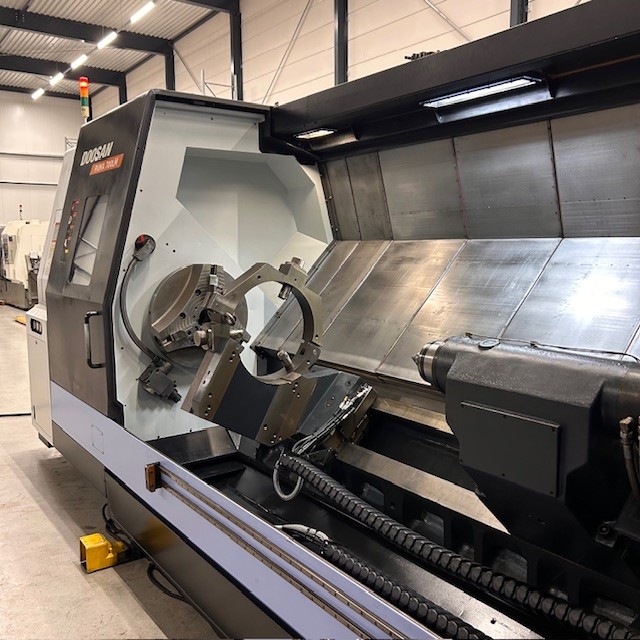

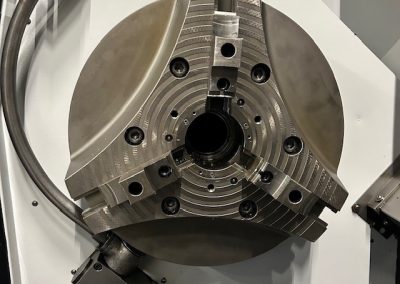

• Klauwplaat 630 mm, snel verstelbaar, Fordkardt type 3FNC-630-125-Z15-F400

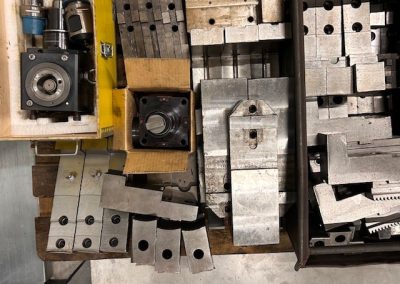

• Vele sets harde en zachte opzet klauwen met snel wisselsysteem
• Handmatige bril op brilsteun 450 mm
