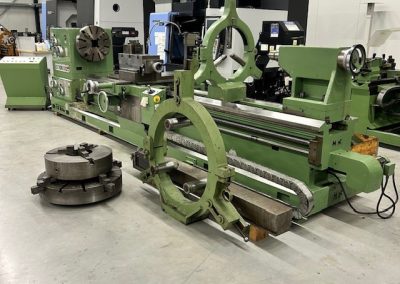

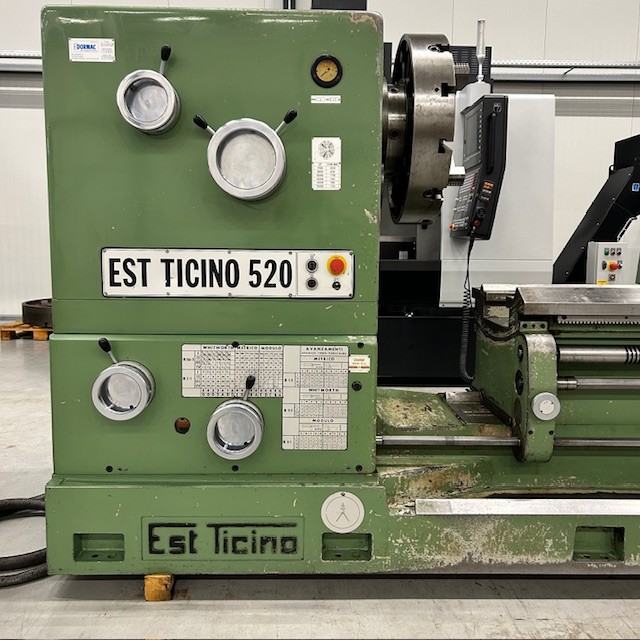

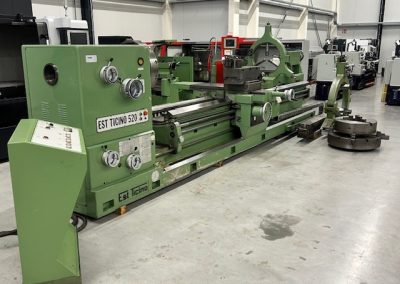

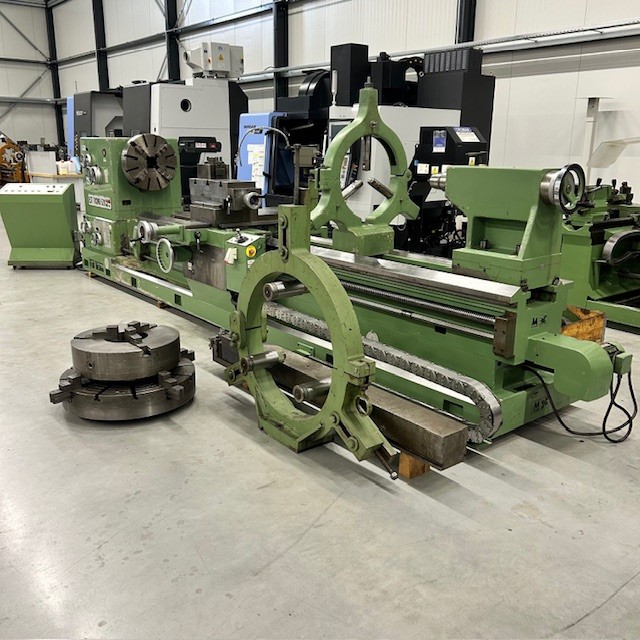

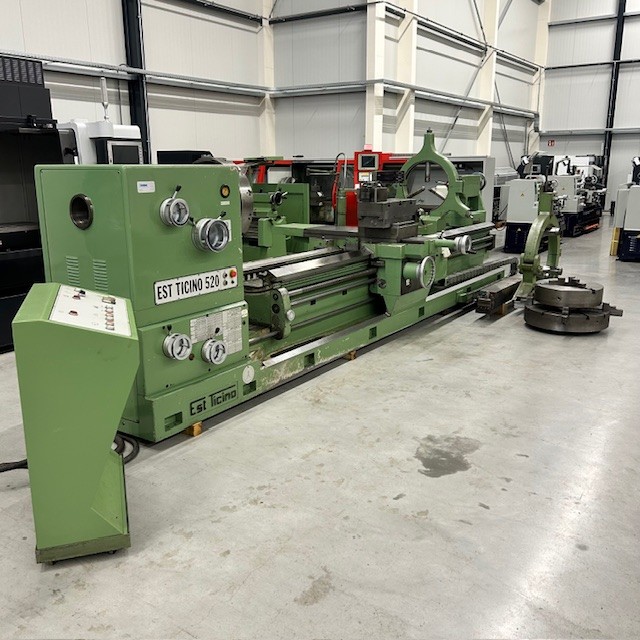

Est Ticino ET-BM 520×4000

Est Ticino ET-BM 520×4000

Algemeen

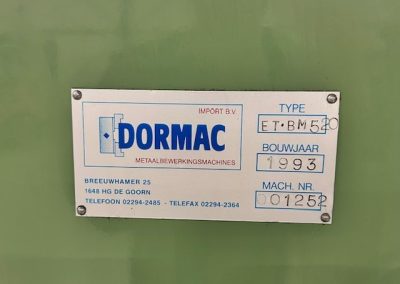

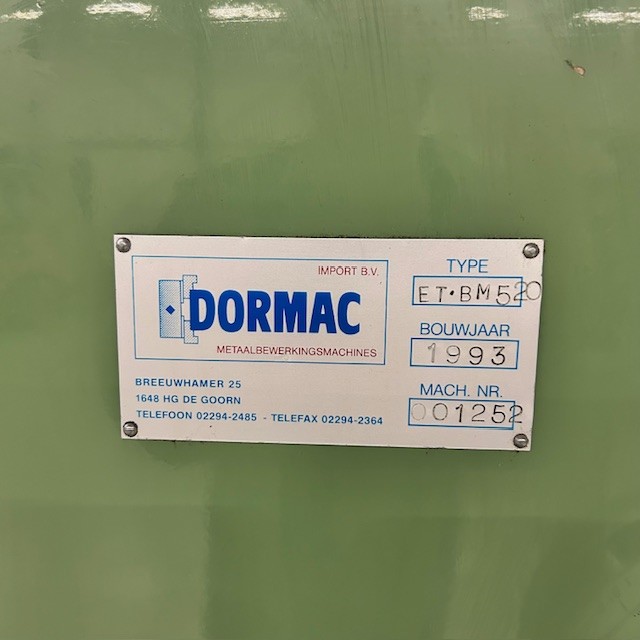

• Bouwjaar: 1993

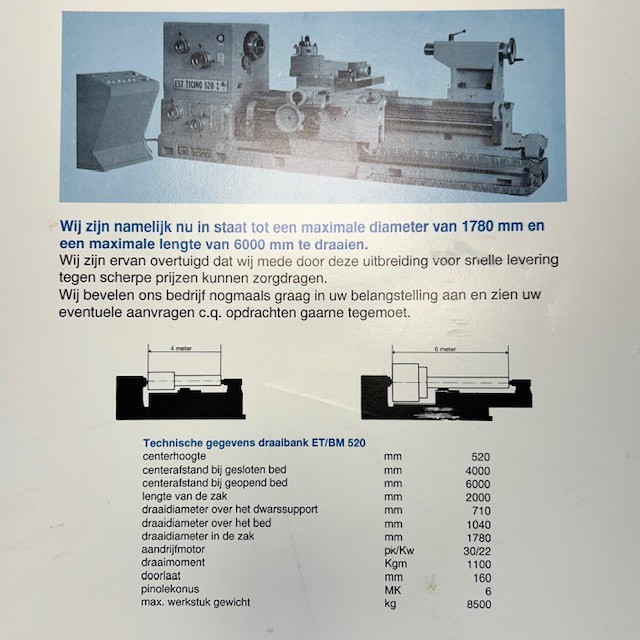

• Uitschuifbaar bovenbed

Technische specificaties:

Capaciteit

• Diameter boven bed: 1040 mm
• Draaidiameter boven dwarsslede: 710 mm
• Maximale draaidiameter in uitsparing: 1780 mm
• Maximale draailengte gesloten bed: 4000 mm
• Maximale draailengte geopend bed: 6000mm
• Werkstukgewicht tussen de centers: 8500 kg

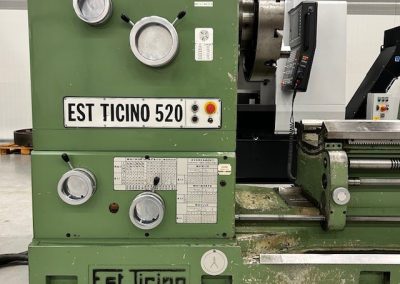

Hoofdspindel

• Toerental: 600 omw/min
• Motor: 30/22 kW
• Maximaal koppel: 10791 Nm
• Spilneus: D1-11″
• Spindel doorlaat: 160 mm

Bed | as verplaatsingen

• X-as verplaatsing: 890 mm
• Z-as verplaatsing: 4000 mm

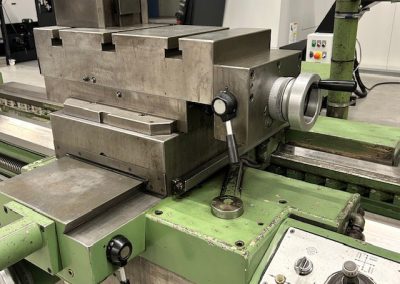

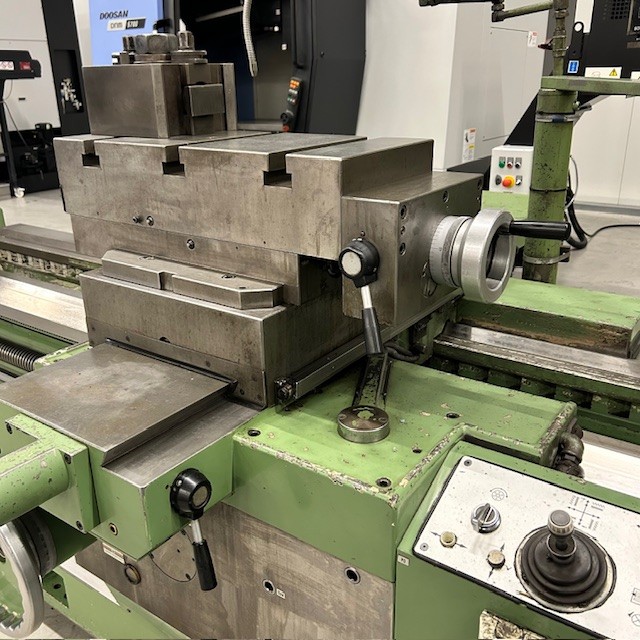

• Topsupport verplaatsing: 400 mm
• Topsupport uitvoering met 3 T-gleuven
• Bed breedte: 600 mm

IJlgang

• X-as: 2,4 m/min
• Z-as: 4 m/min
• IJlgang motor; 1kW

Losse kop

• Pinole diameter: 130 mm
• Pinole slag: 300 mm
• Pinole opname: MT#6

Spoed en voedingen

• Metrische spoed: 0,5-96mm
• Moduul spoed: 0,5-96mm
• Whitworth spoed: 44-3/16 r.p.i.
• Langsvoeding: 0,018-0,85mm
• Dwarsvoeding: 0,011-0,51mm

Overige specificaties

• Stroomvoorziening: 63 Amp.
• Afmetingen (L × B × H): 6500 (8500) x 2350 x 1550 mm
• Gewicht:11.900 kg

Extra toebehoren:

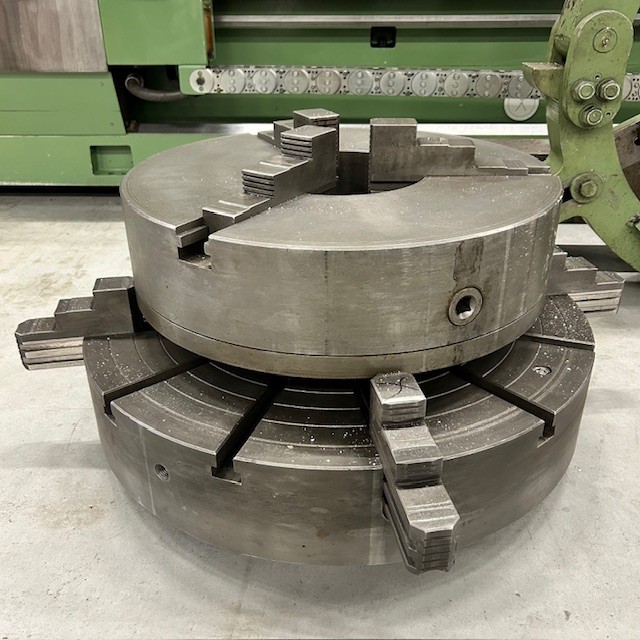

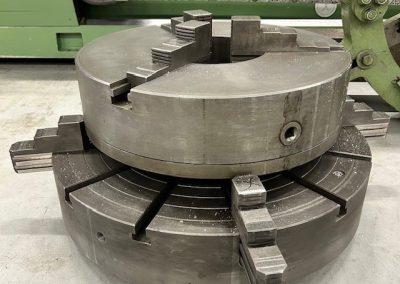

• 3-klauwplaatdiameter: 630 mm
• 4-klauwplaatdiameter: 600 mm
• 4-klauwplaatdiameter: 800 mm

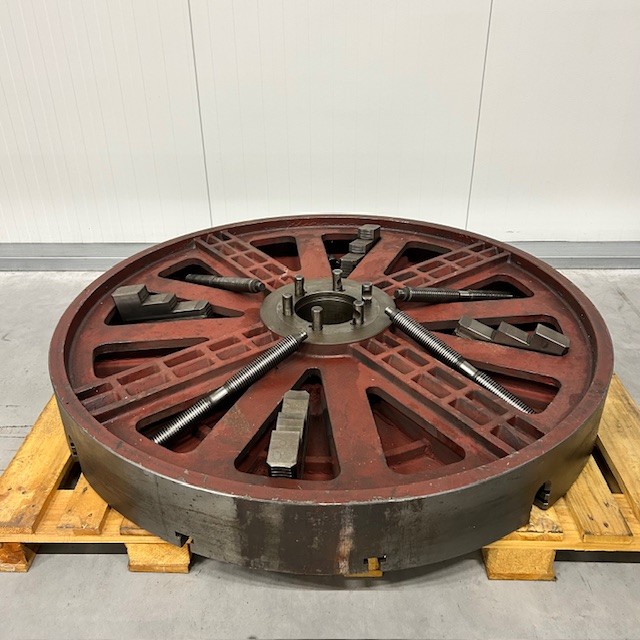

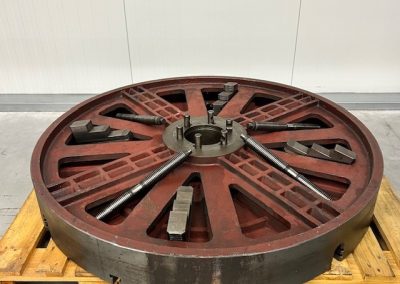

• 4-klauwplaat diameter: 1500 mm
• Koelvloeistof pomp

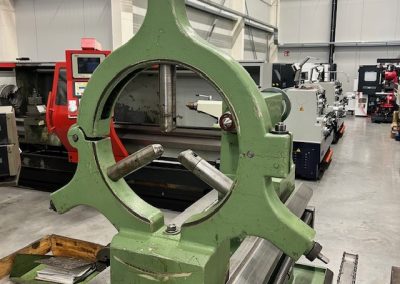

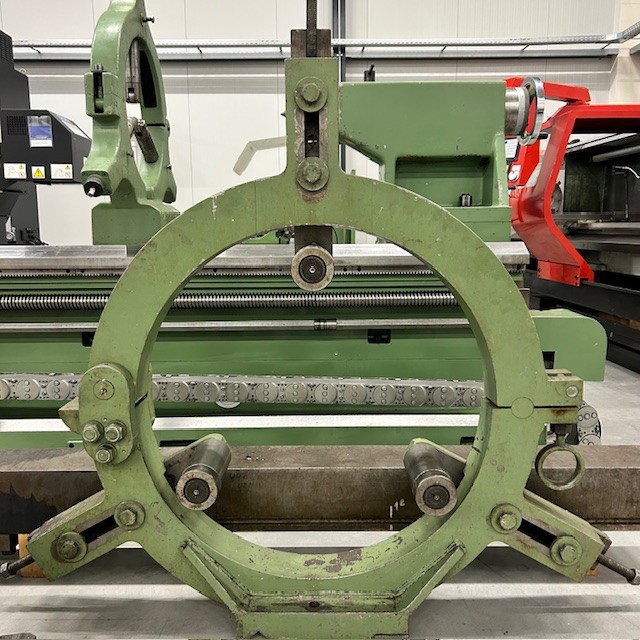

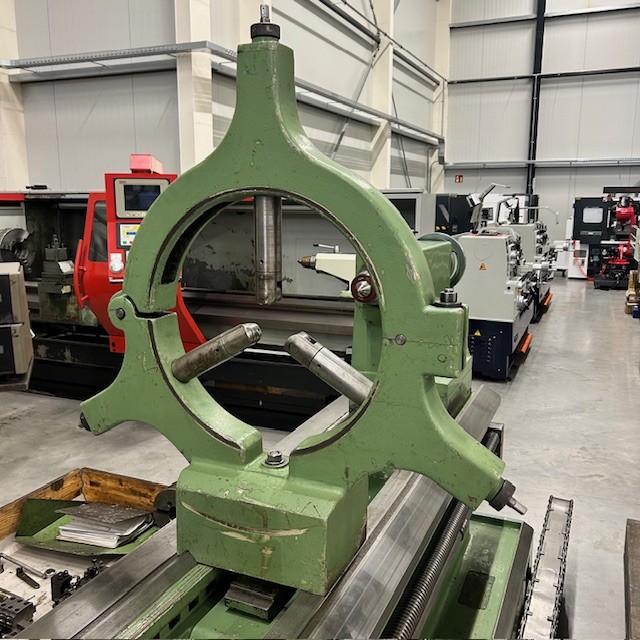

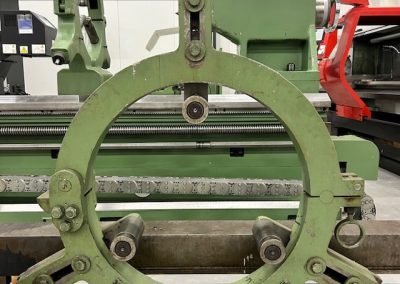

• Vaste bril in roluitvoering: 540mm
• Vaste bril in roluitvoering: 620mm

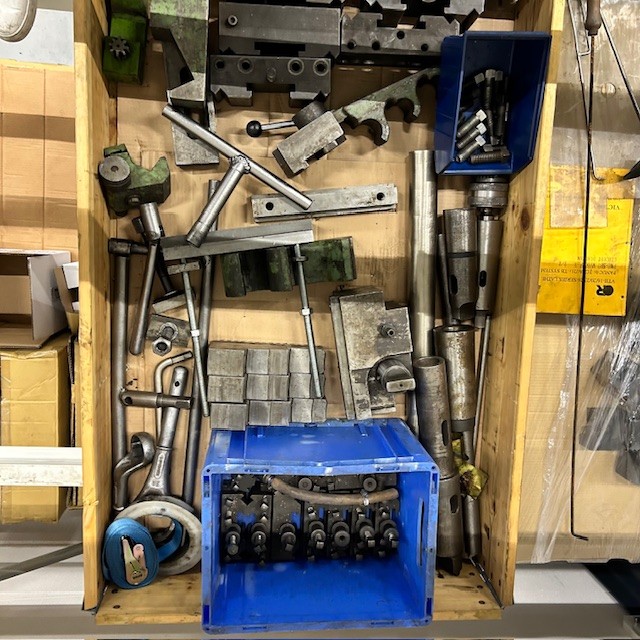

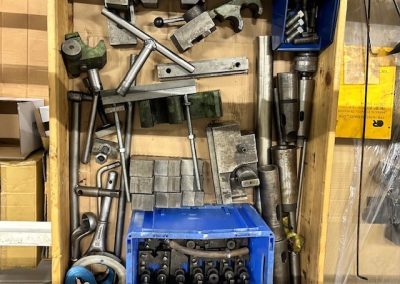

• Beitelhouder met enkele houders

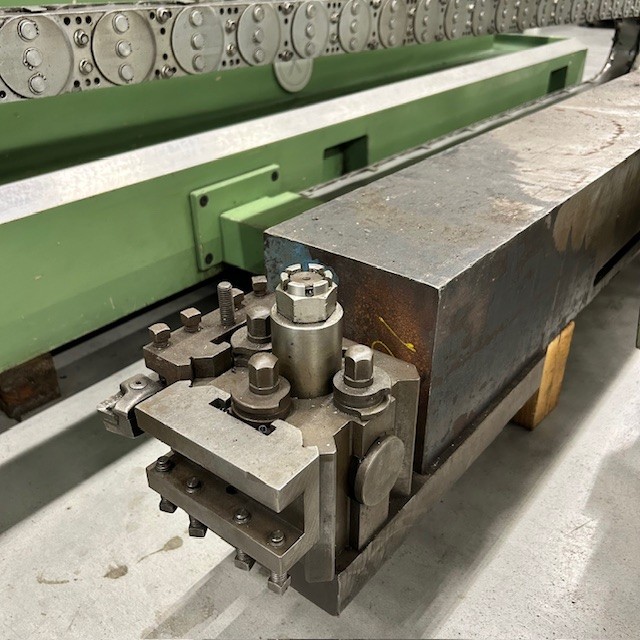

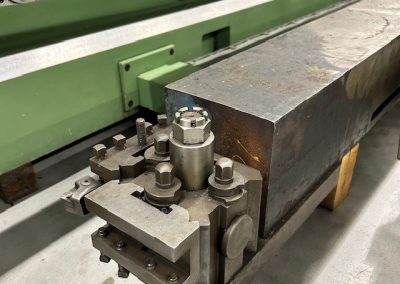

• Lange baar met beitelhouder en houders

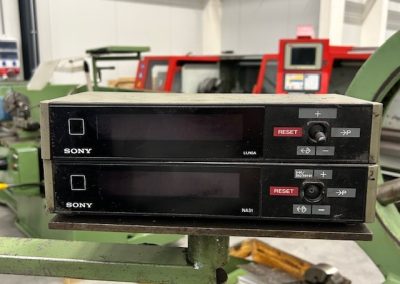

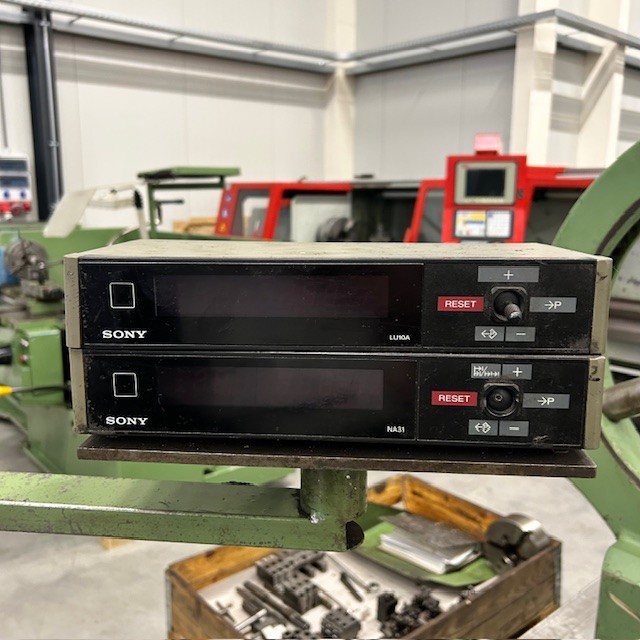

• 2-assige digitaal Sony
• Boeken
• Bedieningssleutels
