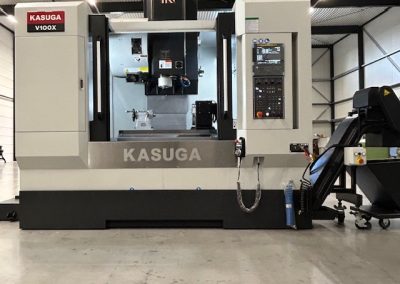

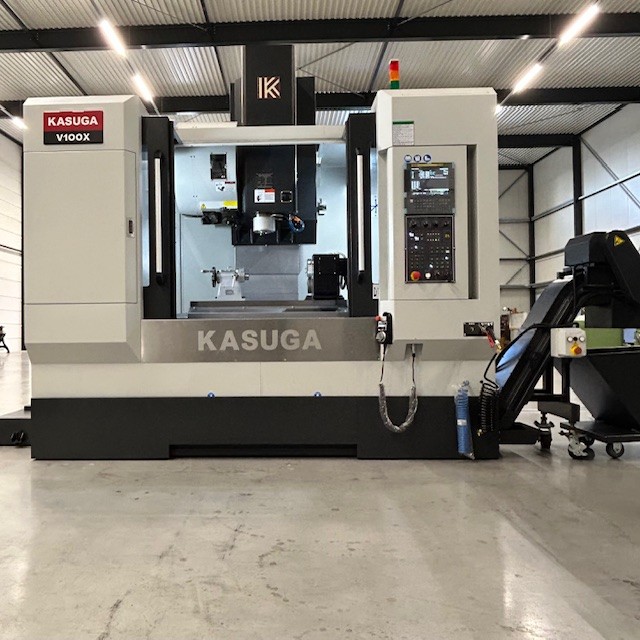

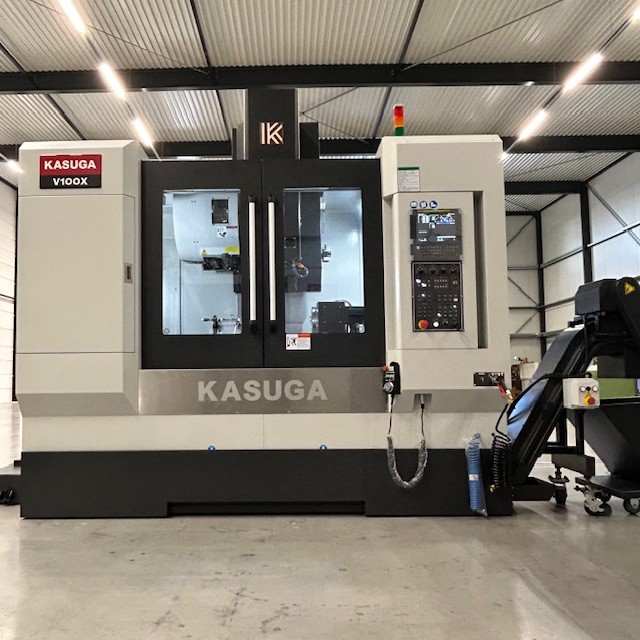

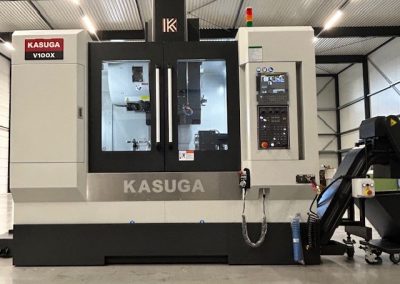

Kasuga V 100 X

Kasuga V 100 X

Algemeen

• Bouwjaar: 2025-09

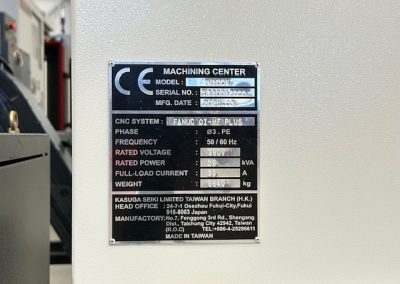

• Machinenummer: 5110012003

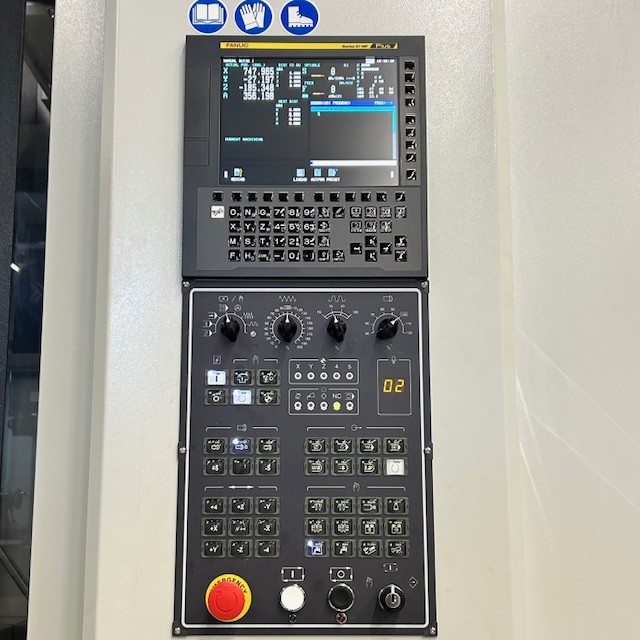

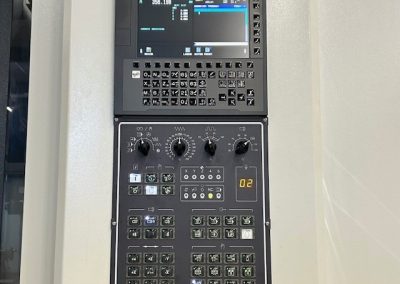

• Besturing: Fanuc Oi-MF Plus

Technische Specificaties

Verplaatsing

• X-as: 1.050 mm
• Y-as: 560 mm
• Z-as: 575 mm
• Afstand tafel – onderkant spindel: 125-700mm
• Tafel grootte: 1.100 x 500 mm
• Gewicht op tafel: 700kg (max. ijlgang van 36m/min)

Spindel

• Toerental spindel: 12.000 omw
• Vermogen: 15/ 11 kW (verzwaarde hoofdmotor)
• Torque: 117,8 Nm
• Opname: BBT40 direct drive
• Aantal gereedschappen: 24 (28)

IJlgang / voeding / nauwkeurigheid

• X-as: 48 m/min
• Y-as: 48 m/min
• Z-as: 36 m/min
• X-as: 24 m/min
• Y-as: 24 m/min
• Z-as: 18 m/min
• Positionering X-Y-Z: +/- 0,004mm
• Repeteerbaarheid X-Y-Z: +/- 0,002mm

Overige

• Lengte:   3.300 mm + 665 mm
• Breedte: 2.180 mm
• Hoogte:  2.840 mm
• Gewicht: 5.090 kg

Met de opties

• 30 bar koeling door de spindel (50Hz)

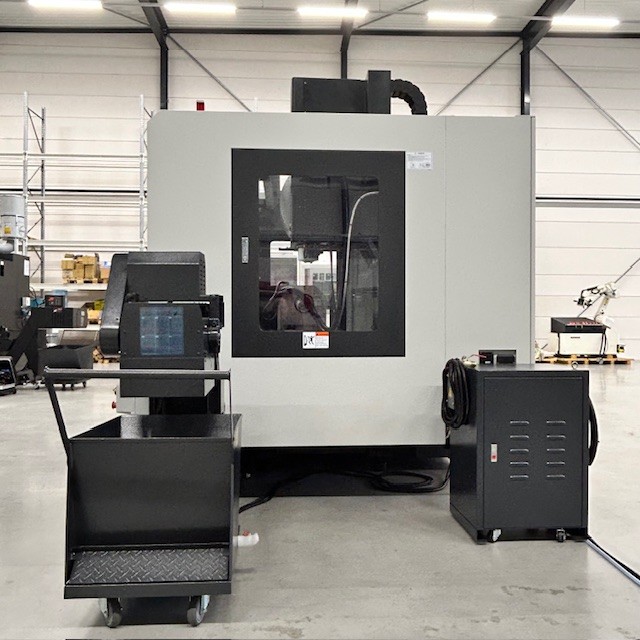

• Kettingtype spanentransporteur, rechter zijde
• Gereedschap meetsysteem Renishaw TS27R
• 4e as voorbereiding

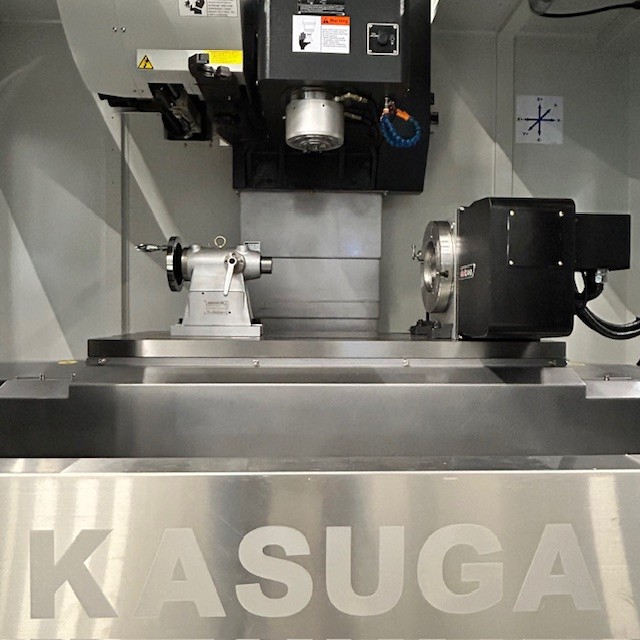

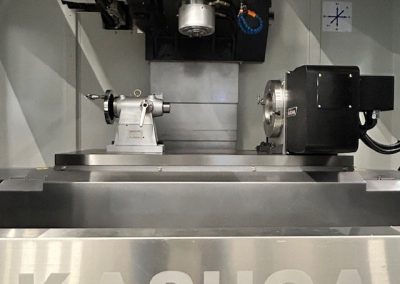

• 4e as Detron GXA-255H
• Manueel tegencenter
• Automatische deuren
• Olie-skimmer
• Lucht- en koelwater pistool
• Spanenspoelsysteem
• Auto power off
• Airco op elektrische kast

Andere besturingen mogelijk

• Heidenhain TNC 620
• Siemens 828D
