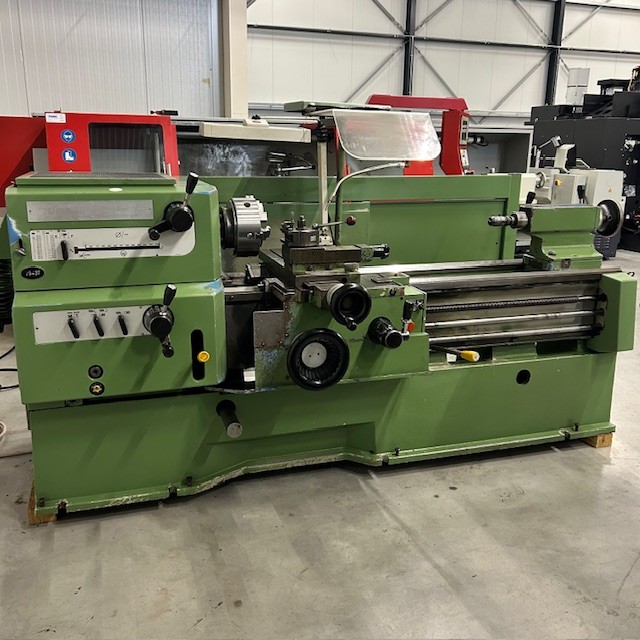

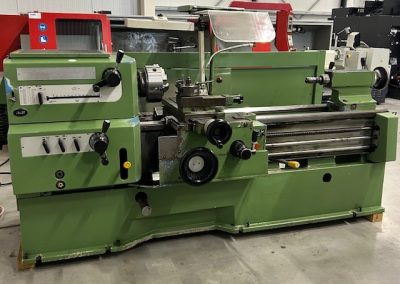

VDF Boehringer DUE 500

VDF Boehringer DUE 500

Algemeen

• Bouwjaar: 1994

Technische specificaties:

Capaciteit

• Diameter boven bed: 500 mm
• Draaidiameter boven dwarsslede: 285 mm
• Draailengte tussen de centers: 1.500 mm
• Maximale draaidiameter in uitsparing: 540 mm
• Werkstukgewicht tussen de centers: 500 kg

Hoofdspindel

• Toerental:11,2 –  2.240 omw/min

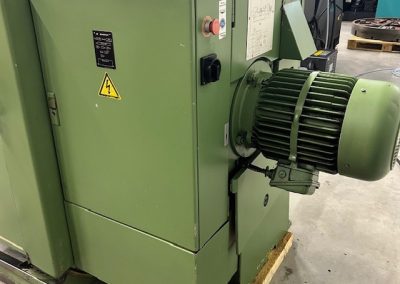

• Motor: 11 kW
• Maximaal koppel:  2.000 Nm
• Spilneus: DIN 55022 grootte 6
• Spindel doorlaat: 62 mm

Bed | as verplaatsingen

• X-as verplaatsing: 345 mm
• Z-as verplaatsing: 1.500 mm
• Topsupport verplaatsing: 125 mm
• Bed breedte: 360 mm

IJlgang

• X-as: 2 m/min
• Z-as: 3 m/min
• IJlgang motor; 1kW

Losse kop

• Pinole diameter: 80 mm
• Pinole slag: 190 mm
• Pinole opname: MT#5

Spoed en voedingen

• Metrische spoed: 0,25 – 224 mm
• Langsvoeding: 0,063 – 56 mm
• Dwarsvoeding: 0,0315 – 28 mm

Overige specificaties

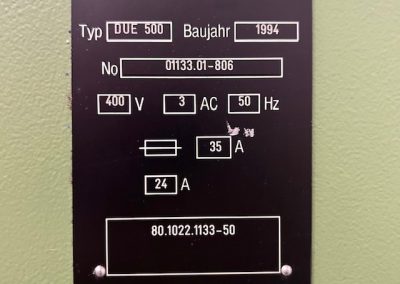

• Stroomvoorziening: 32 Amp.
• Afmetingen (L × B × H): 2.500 x 1.440 x 1.342 mm
• Gewicht: 3.000kg

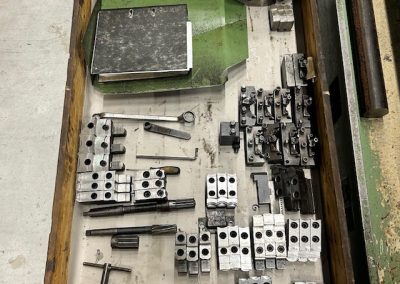

Extra toebehoren:

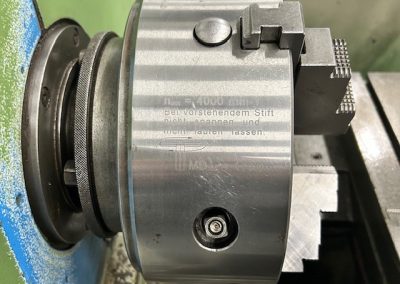

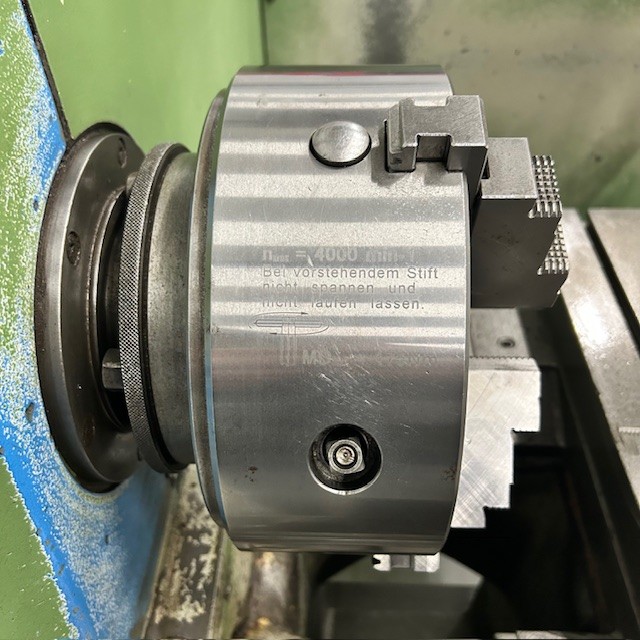

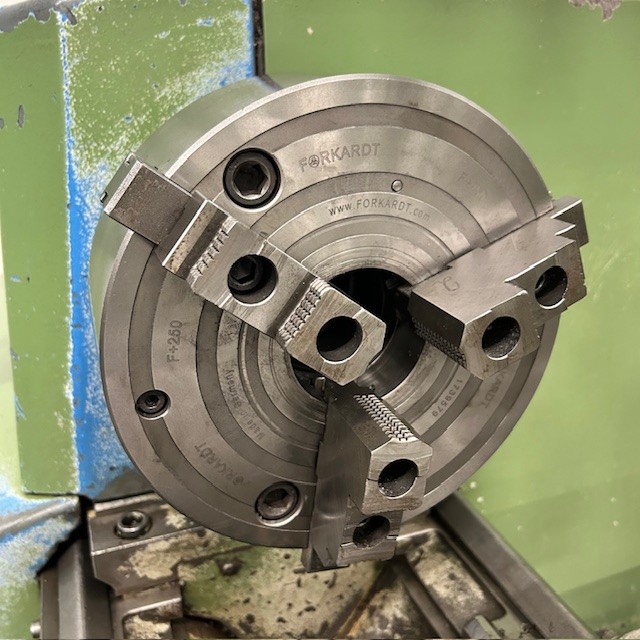

• 3-klauwplaat Forkart diameter: 250 mm (snelwissel)
• Koelvloeistof pomp
• Beitelhouder Multifix type B met 10 houders
• Voedingsstop
• Boek met techn. specificaties en electra schema
• Bedieningssleutels
